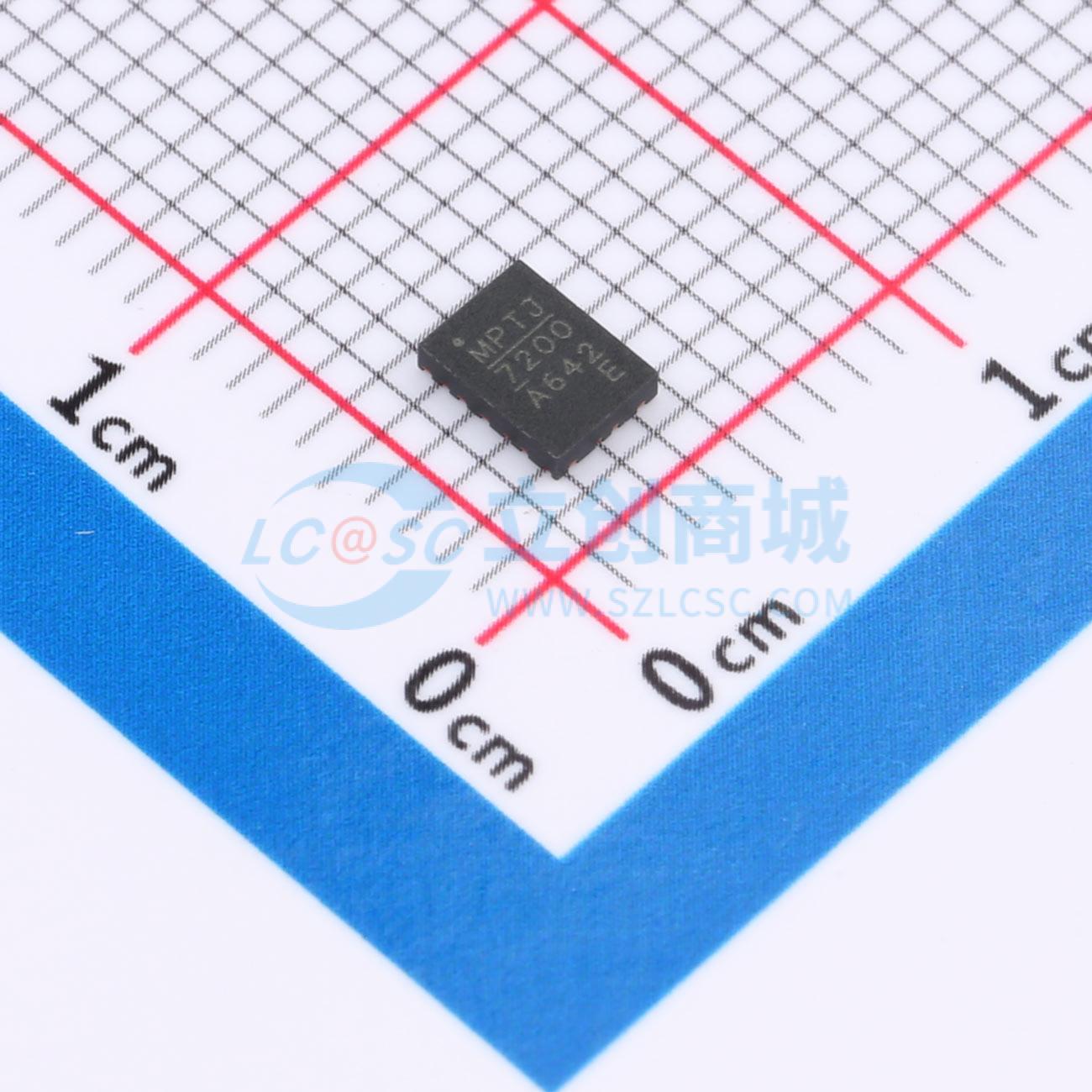

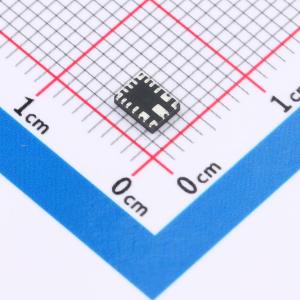

MPQ7200AGLE-AEC1-Z

42V, 1.2A Buck-Boost或3A Buck, 410kHz同步LED驱动器

SMT扩展库PCB免费打样

描述: 是一款固定频率、恒流降压-升压LED驱动器，集成了功率MOSFET。它提供了一个非常紧凑的解决方案，可在较宽的输入电源范围内实现1.2A的连续输出电流（Iout），并具有出色的负载和线性调节能力。也可以配置为降压模式，以提供高达3A的连续负载电流。恒频滞环控制模式可提供极快的瞬态响应，无需环路补偿。全面的保护功能包括过流保护（OCP）、输出过压保护（OVP）和欠压保护（UVP）、热降额（TD）和热关断（TSD）。如果发生故障情况，故障指示器会输出一个有效的逻辑低电平信号。仅需最少数量的现成标准外部组件，采用节省空间的QFN-19（3mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MPQ7200AGLE-AEC1-Z
商品编号: C6993075
商品封装: QFN-19(3x4)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压-升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

MPQ7200A 是一款固定频率、恒流升降压 LED 驱动器，集成了功率 MOSFET。它提供了一种非常紧凑的解决方案，可实现 1.2A 的连续输出电流（IOUT），在较宽的输入电源范围内具有出色的负载和线性调节能力。MPQ7200A 也可配置为降压模式，以提供高达 3A 的连续负载电流。恒定频率滞环控制模式无需环路补偿即可提供极快的瞬态响应。完整的保护功能包括过流保护（OCP）、输出过压保护（OVP）和欠压保护（UVP）、热降额（TD）和热关断（TSD）。如果发生故障情况，故障指示器将输出一个有效的低电平逻辑信号。 MPQ7200A 仅需最少数量的常用标准外部元件，采用节省空间的 QFN-19（3mmx4mm）封装。

商品特性

适用于广泛的汽车 LED 应用：
6V 至 42V 宽工作输入范围
PWM 调光（调光频率从 100Hz 到 2kHz）
内部 500Hz 两步调光，占空比可配置
符合 AEC-Q100 1 级标准
无需感测电阻即可配置 LED 电流
44mΩ/40mΩ 低 RDS(ON) 内部功率 MOSFET
高效同步模式
针对 EMC/EMI 进行优化：
默认 410kHz 开关频率（fSW），采用扩频 EMI 降低技术
1 个 LED 短路（接地和电池）、LED 开路和带故障指示的输出 OVP
带锁存关断模式的 OCP
可配置热降额
热关断
其他特性：
升降压模式下可配置为 1.2A，降压模式下可配置为 3A
升降压模式下 700mA 至 1.2A 或降压模式下 1A 至 2A 的 LED 电流精度为 5%
采用带可焊侧翼的 QFN-19（3mmx4mm）封装

应用领域

转向指示灯
日间行车灯（DRL）
雾灯
尾灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	6V~42V
	开关频率	410kHz
	通道数	1
	输出电流	3A；1.2A
