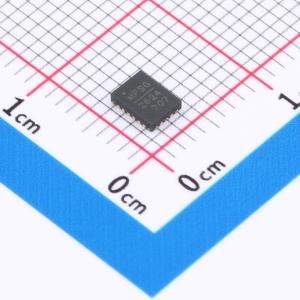

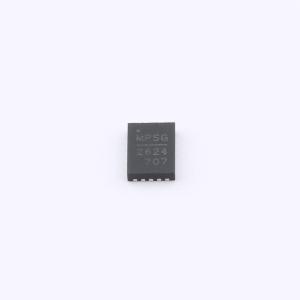

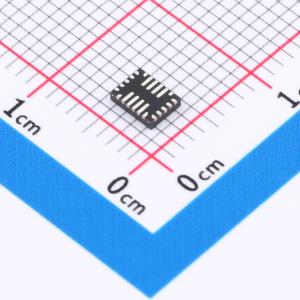

MP2624GL-Z

具备窄VDc电源路径管理、USB OTG和运输模式的I²C控制4.5A单节电池USB/适配器充电器

SMT扩展库PCB免费打样

描述: MP2624 是一款 4.5A、高度集成的开关模式单节锂离子或锂聚合物电池充电 IC。该器件支持具备电源路径管理功能的 NVDC 架构，适用于平板电脑、移动互联网设备（MID）和智能手机等不同的便携式应用。其低阻抗电源路径可优化效率、缩短电池充电时间并延长电池使用寿命。具备充电和系统设置功能的 I2C 串行接口可实现对该器件的灵活控制。MP2624 支持多种输入源，包括标准 USB 主机端口和壁式适配器。MP2624 可根据 USB 电池充电规范 1.2（BC1.2）检测输入源类型，然后通知主机设置合适的输入电流限制。此外，该器件通过采用合适的输入电流和电压调节方案，符合 USB2.0 和 USB3.0 电源规范。另外，MP2624 支持 USB 即插即用（OTG）操作，可提供高达 1.3A 电流的 5V 电源。电源路径管理可将系统电压调节至略高于电池电压与 I2C 可编程最低电压（如 3.6V）之间设定的最大电压。借助这一特性，即使电池完全耗尽或被移除，系统仍可正常运行。当达到输入源电流或电压限制时，电源路径管理会自动降低充电电流，以满足系统电源需求的优先级。如果系统电流持续增加，即使充电电流降至零，补充模式也允许电池同时为系统和输入电源供电。MP2624 采用 3mm x 4mm 的 QFN - 22 封装。
品牌名称: MPS(芯源)
商品型号: MP2624GL-Z
商品编号: C6993008
商品封装: QFN-22(3x4)
包装方式: 编带
商品毛重: 0.61克(g)

商品参数

商品概述

MP2624 是一款 4.5A、高度集成的开关模式单节锂离子或锂聚合物电池充电 IC。该器件支持具备电源路径管理功能的 NVDC 架构，适用于平板电脑、移动互联网设备（MID）和智能手机等不同的便携式应用。其低阻抗电源路径可优化效率、缩短电池充电时间并延长电池使用寿命。具备充电和系统设置功能的 I2C 串行接口可实现对该器件的灵活控制。

MP2624 支持多种输入源，包括标准 USB 主机端口和壁式适配器。MP2624 可根据 USB 电池充电规范 1.2（BC1.2）检测输入源类型，然后通知主机设置合适的输入电流限制。此外，该器件通过采用合适的输入电流和电压调节方案，符合 USB2.0 和 USB3.0 电源规范。另外，MP2624 支持 USB 即插即用（OTG）操作，可提供高达 1.3A 电流的 5V 电源。

电源路径管理可将系统电压调节至略高于电池电压与 I2C 可编程最低电压（如 3.6V）之间设定的最大电压。借助这一特性，即使电池完全耗尽或被移除，系统仍可正常运行。当达到输入源电流或电压限制时，电源路径管理会自动降低充电电流，以满足系统电源需求的优先级。如果系统电流持续增加，即使充电电流降至零，补充模式也允许电池同时为系统和输入电源供电。

MP2624 采用 3mm x 4mm 的 QFN - 22 封装。

商品特性

高效 4.5A、1.5MHz 降压充电器和 1.5MHz、1.3A 升压模式，支持 OTG
2A 时效率达 94%
通过电池路径阻抗补偿实现快速充电
USB OTG
5V、1.2A OTG 时效率达 94%
可选 OTG 电流输出
3.9V 至 7.0V 工作输入电压范围
采用 10mΩ 电池放电 MOSFET，最高 9A 电流时电池放电效率最高
单输入 USB 兼容充电
窄系统总线电压电源路径管理
无电池或电池深度放电时可立即开机
电池补充模式下的理想二极管操作
恒定关断时间控制，可在较低输入电压下缩短充电时间
充电参数高精度
I2C 端口，用于灵活设置系统参数和报告状态
全断开（DISC）控制，支持运输模式
高度集成
完全集成电源开关，无需外部阻断二极管和检测电阻
内置强大的充电保护功能，包括电池温度监测和可编程定时器
内置电池断开功能
高精度
充电电压调节精度 ±0.5%
充电电流调节精度 ±5%
输入电流调节精度 ±5%
升压模式下输出调节精度 ±2%
安全性
充电模式下的电池温度感应
电池充电安全定时器
热调节和热关断
电池/系统过压保护
MOSFET 过流保护
充电操作指示灯
芯片上的热限制调节
小巧的 3mm x 4mm QFN - 22 封装
安全相关认证：IEC 62368 - 1 AK 认证

应用领域

平板电脑
智能手机
移动互联网设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~7V
	最大充电电流	4.5A
	充电饱和电压	4.2V
	电池类型	-

	属性	参数值
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	65uA
	接口类型	I2C
