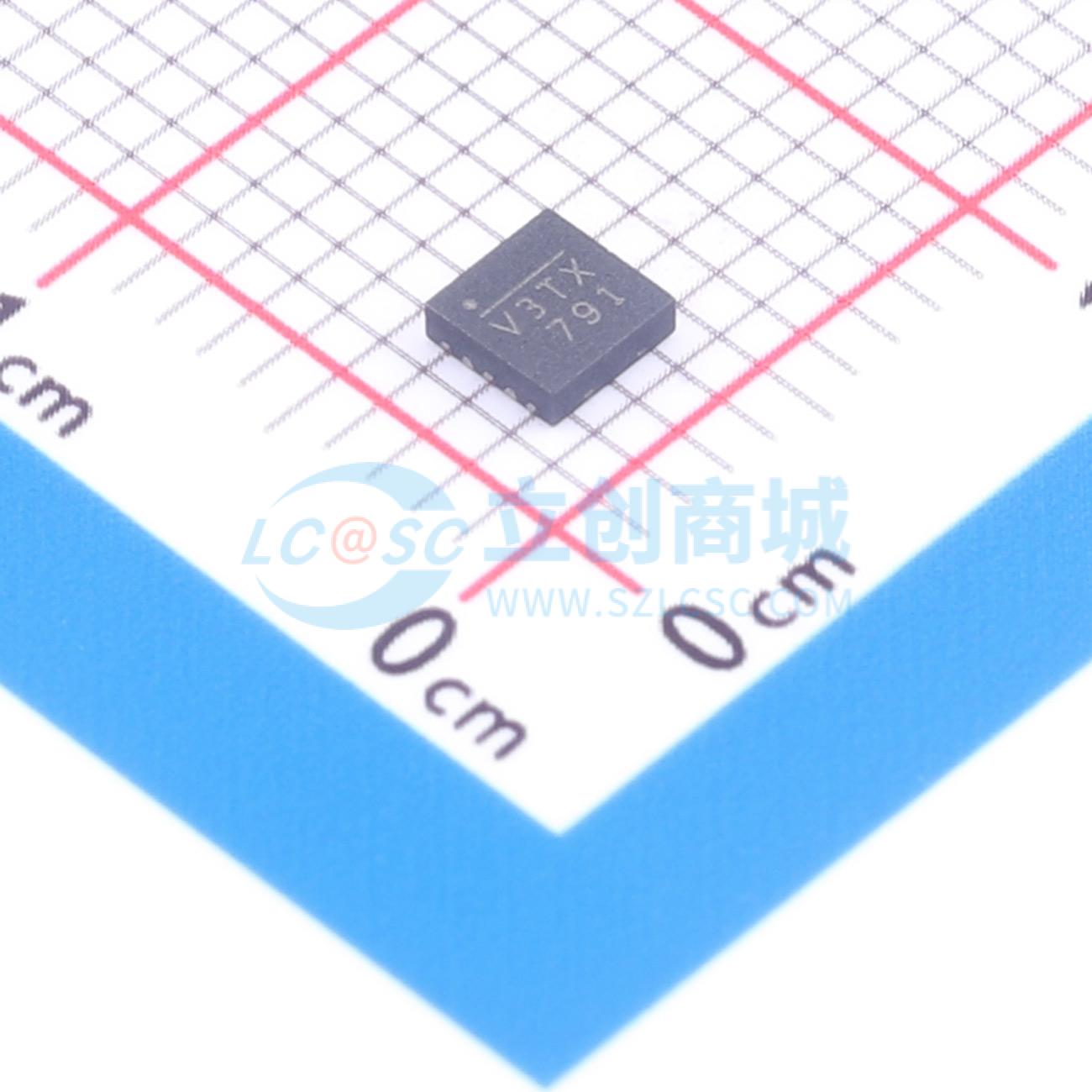

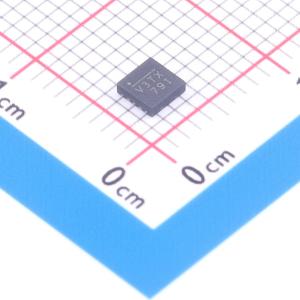

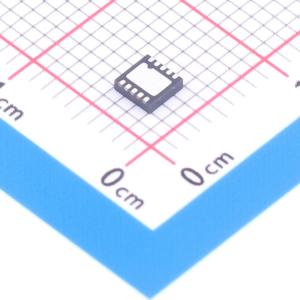

MP2120DQ-LF-Z
降压型 2.5A 2.7V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2120DQ-LF-Z
- 商品编号
- C6992781
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 800mV~4.95V | |
| 输出电流 | 2.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 频率同步；逐波限流；工作状态指示；打嗝限流 |
商品概述
MP2120是一款内部补偿的1.5MHz固定频率PWM同步降压稳压器。MP2120的输入电压范围为2.7V至5.5V，可产生低至0.8V的输出电压。 MP2120集成了一个80mΩ的高端开关和一个60mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。通过峰值电流模式控制和内部补偿，基于MP2120的解决方案以最少的元件数量实现了非常紧凑的布局。 MP2120采用3mm x 3mm 10引脚QFN小型封装。
商品特性
- 2.5A输出电流
- 输入工作范围：2.7V至5.5V
- 全陶瓷电容设计
- 效率高达95%
- 1.5MHz固定开关频率
- 输出电压可在0.8V至0.9xVIN之间调节
- 内部软启动
- 频率同步输入
- 电源正常输出
- 逐周期电流限制
- 打嗝式短路保护
- 热关断
- 3mm x 3mm 10引脚QFN封装
应用领域
- µP/ASIC/DSP/FPGA内核及I/O电源
- 打印机和液晶电视
- 网络和电信设备
- 负载点稳压器
