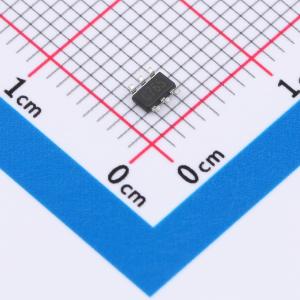

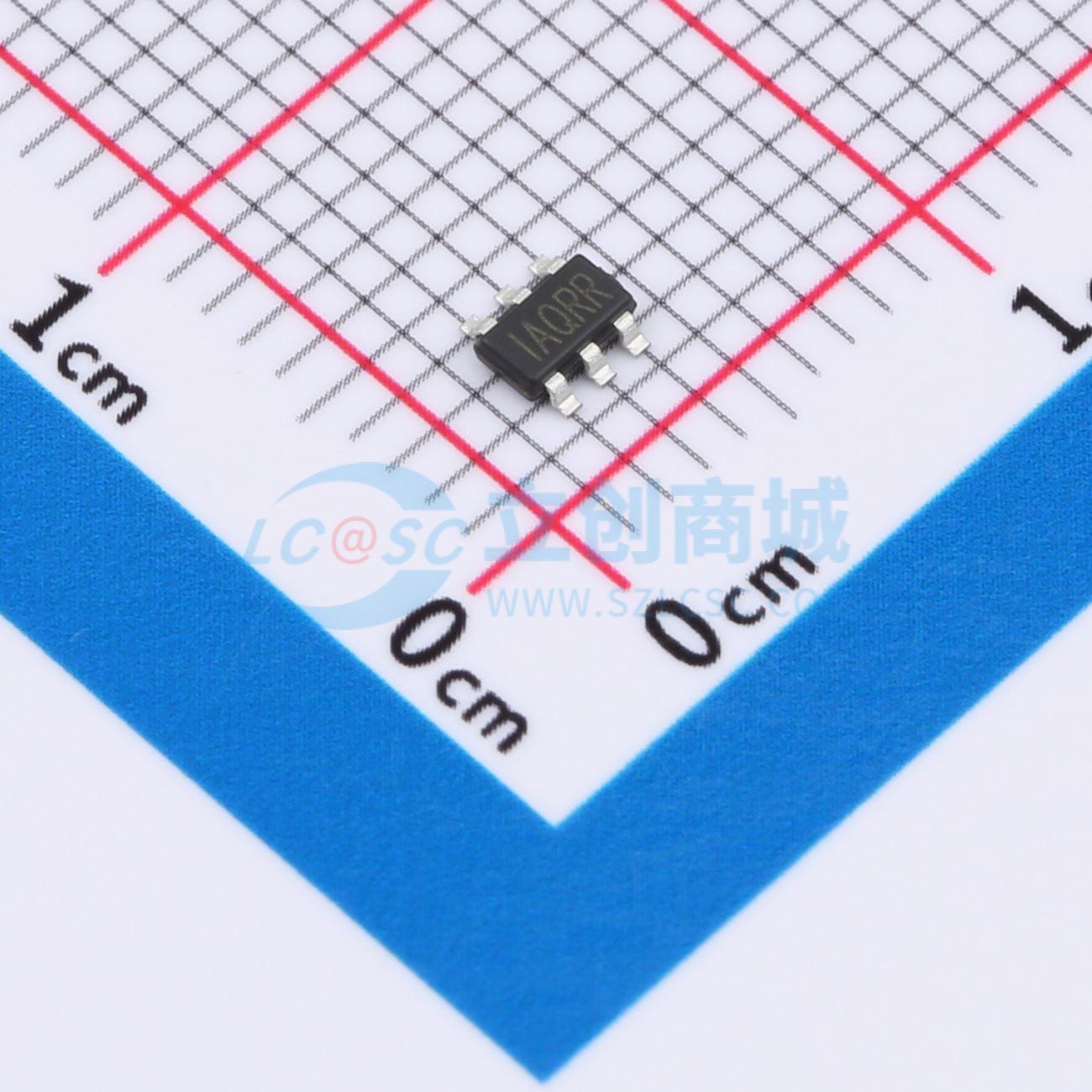

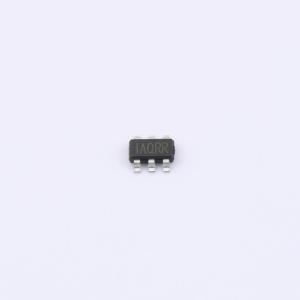

温馨提醒：图片仅供参考，商品以实物为准
MP2317GJ-Z
26V 1A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A以内(小电流)方案，MP2317是一款高效、同步整流的降压转换器,内置内部功率MOSFET,可在7.5V至26V的输入电压范围内工作,提供1A的连续输出电流。具有低Rds(on)的内部功率MOSFET,600kHz的固定开关频率,优化的EMI性能,过流保护和热关断功能。采用TSOT23-6封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2317GJ-Z
- 商品编号
- C6992860
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~26V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2317是一款高效、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，在宽输入电源范围内，可实现1A的连续输出电流，并具有出色的负载和线性调整率。 MP2317的开关边沿经过优化，可降低EMI。采用SW抗振铃技术解决高频辐射EMI问题。 具备完整的保护功能，包括过流保护（OCP）和热关断。 MP2317所需的外部标准元件数量极少，且采用节省空间的6引脚TSOT23封装。
商品特性
- 7.5V至26V宽工作输入范围
- 1A负载电流
- 100mΩ/50mΩ低RDS(ON)内部功率MOSFET
- 轻载时采用内部节能模式
- 连续导通模式（CCM）下600kHz固定开关频率
- 优化设计以降低EMI
- 内部软启动
- 过流保护（OCP）和打嗝模式
- 热关断
- 输出电压可从3.3V开始调节
- 采用TSOT23 - 6封装
应用领域
- 备用电源
- 白色家电
- 平板电视和显示器
