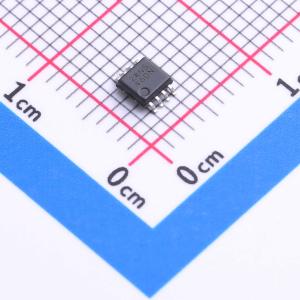

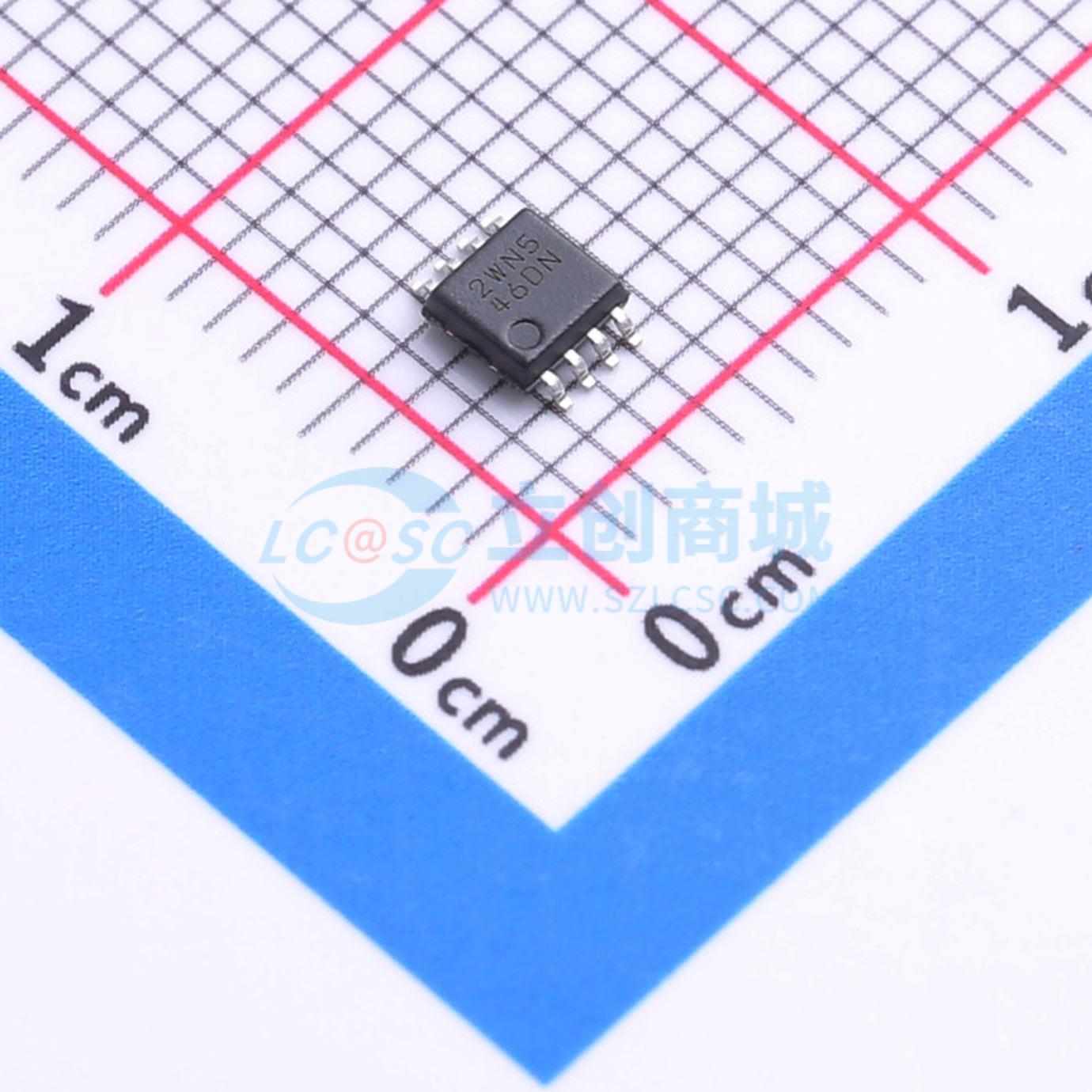

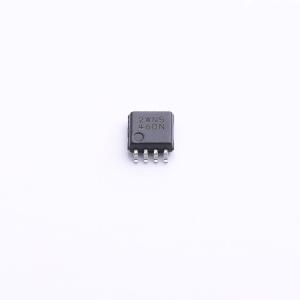

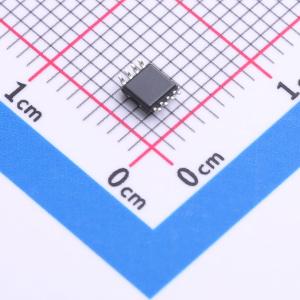

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G157DCTR
单路 2 选 1 数据选择器/多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC2G157 单路 2 线路至 1 线路数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G157DCTR
- 商品编号
- C78048
- 商品封装
- SM8
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~5.5V | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 6ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA |
商品概述
这款单2线至1线数据选择器多路复用器设计用于1.65-V至5.5-V Vcc操作。SN74LVC2G157设备具有一个公共strobe（G bar）输入。当strobe为高时，Y为低且Y bar为高。当strobe为低时，从两个源之一选择一个比特并路由到输出端。该设备提供真实和互补的数据。
NanoFree封装技术是IC封装概念中的一个重大突破，使用晶圆作为封装。该设备完全符合部分断电应用的规格，使用Ioff。Ioff电路禁用输出，防止在设备断电时通过设备产生有害的电流回流。
商品特性
- 提供德州仪器NanoFree封装
- 支持5-V VCC操作
- 输入电压可达5.5 V
- 在3.3 V下最大tp为6 ns
- 低功耗，最大ICC为10 μA
- 在3.3 V下输出驱动±24 mA
- 典型VOLP（输出接地反弹）在VCC=3.3 V, TA=25°C时<0.8 V
- 典型VOHV（输出VOH下冲）在VCC=3.3 V, TA=25°C时>2 V
- IOFF支持热插拔、部分断电模式和反向驱动保护
- 可用作降压转换器，将最高5.5 V的输入转换至VCC电平
- 锁存性能超过JESD 78，Class II标准的每通道100 mA
- ESD保护超过JESD 22 2000-V人体模型（A114-A）1000-V带电器件模型（C101）
应用领域
- 条码扫描器
- 电缆解决方案
- 电子书
- 嵌入式PC现场变送器：温度或压力传感器
- 指纹生物识别
- HVAC：采暖、通风和空调
- 网络附加存储（NAS）
- 服务器主板和电源供应器
- 软件定义无线电（SDR）
- 电视：高清（HDTV）、液晶显示器以及数字视频通信系统
- 无线数据访问卡、耳机、键盘、鼠标和局域网卡
