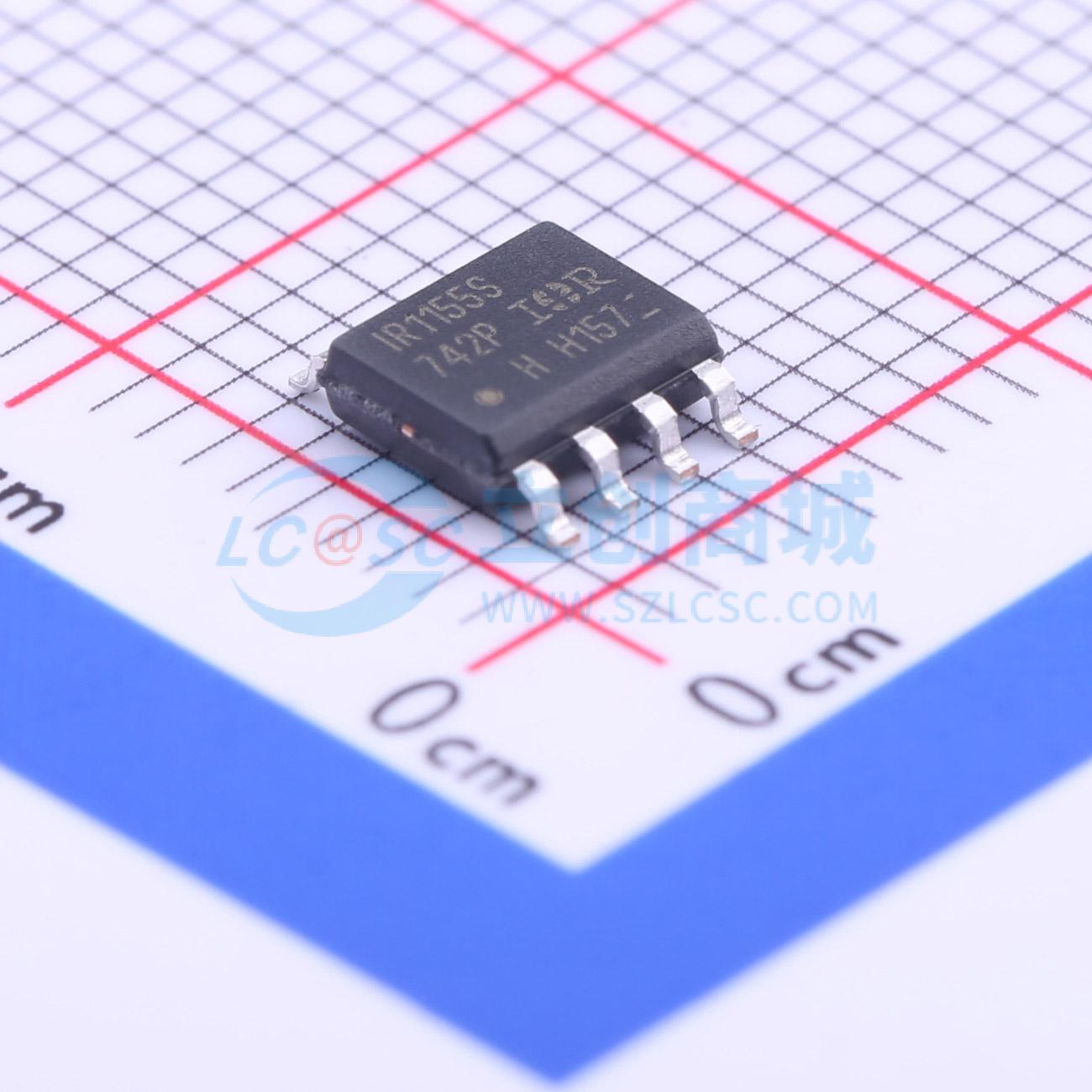

温馨提醒：图片仅供参考，商品以实物为准

IR1155STRPBF

停产可编程频率、单周期控制功率因数校正（PFC）集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: μPFC IR1155功率因数校正IC基于国际整流器公司（IR）专有的“单周期控制”（OCC）技术，可实现高功率因数（PF）、低总谐波失真（THD）和出色的直流母线调节，与传统解决方案相比，还能大幅减少元件数量、PCB面积并缩短设计时间。该IC设计为在连续导通模式下工作。采用平均电流模式控制的升压式功率因数校正（PFC）转换器，输入交流线电压范围为85至264V
品牌名称: Infineon(英飞凌)
商品型号: IR1155STRPBF
商品编号: C78070
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.286克(g)

商品参数

	属性	参数值
	最大占空比	99%
	晶体管耐压	-
	拓扑结构	升压式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-25℃~+125℃@(Tj)
	工作模式	CCM

商品概述

μPFC IR1155功率因数校正IC基于国际整流器公司（IR）专有的“单周期控制”（OCC）技术，可实现高功率因数（PF）、低总谐波失真（THD）和出色的直流母线调节，与传统解决方案相比，还能大幅减少元件数量、PCB面积并缩短设计时间。该IC设计用于连续导通模式升压型功率因数校正（PFC）转换器，在85 - 264VAC输入线电压范围内采用平均电流模式控制。开关频率可根据具体应用需求在48kHz至200kHz之间进行编程设置。此外，IR1155还具备多项先进的系统支持和保护功能，如用于过压保护的专用引脚、逐周期峰值电流限制、开环保护、VCC欠压锁定（UVLO）、软启动以及微功耗启动/睡眠模式（IC电流消耗小于200μA）。通过将OVP/EN引脚拉低可启用睡眠模式，使设备符合能源之星、绿色能源、蓝色天使等法规规定的待机功耗要求。

商品特性

采用IR专有“单周期控制”的PFC IC
连续导通模式升压型PFC
可编程开关频率（48k - 200k Hz）
平均电流模式控制
输出过压保护
开环保护
逐周期峰值电流限制
VCC欠压锁定
可编程软启动
微功耗启动
用户可启动微功耗“睡眠模式”
OVP/EN引脚内部滤波，提高抗噪能力
1.5A峰值栅极驱动
抗闩锁和静电放电（ESD）保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	12V~19V
	开关频率	48kHz~200kHz
	输出电流	-
	耗散功率(Pd)	976mW
