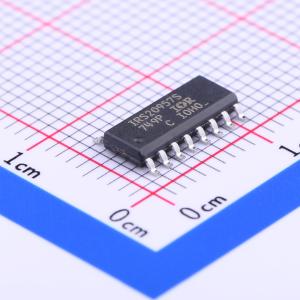

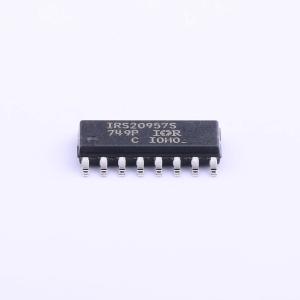

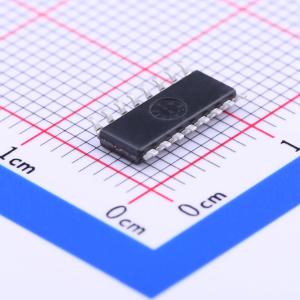

温馨提醒：图片仅供参考，商品以实物为准
IRS20957STRPBF
高电压高速MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS20957S是一款高压、高速MOSFET驱动器，具有浮动PWM输入，专为D类音频放大器应用而设计。双向电流检测可在正负载电流和负负载电流期间检测过流情况，无需任何外部分流电阻。内置保护控制模块针对过流情况提供安全的保护序列和可编程复位定时器。内部死区时间生成模块可实现精确的栅极开关和最佳死区时间设置，以获得更好的音频性能，如更低的总谐波失真（THD）和更低的音频本底噪声。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS20957STRPBF
- 商品编号
- C78075
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | - | |
| 工作电压 | 10V~15V | |
| 工作温度 | -40℃~+125℃ |
商品概述
IRS20957S是一款高压、高速MOSFET驱动器，具有浮动PWM输入，专为D类音频放大器应用而设计。 双向电流检测可在正负载电流和负负载电流期间检测过流情况，无需任何外部分流电阻。内置保护控制模块针对过流情况提供安全的保护序列和可编程复位定时器。 内部死区时间生成模块可实现精确的栅极开关和最佳死区时间设置，以获得更好的音频性能，如更低的总谐波失真（THD）和更低的音频本底噪声。
商品特性
- 浮动PWM输入便于实现半桥电路
- 具有自复位功能的可编程双向过流保护
- 可编程预设死区时间，以改善THD性能
- 高抗噪性
- ±100V额定值可提供高达500W的输出功率
- 3.3V/5V逻辑兼容输入
- 工作频率高达800kHz
应用领域
- 家庭影院系统
- 迷你组合立体声系统
- 有源扬声器系统
- 通用音频功率放大器
