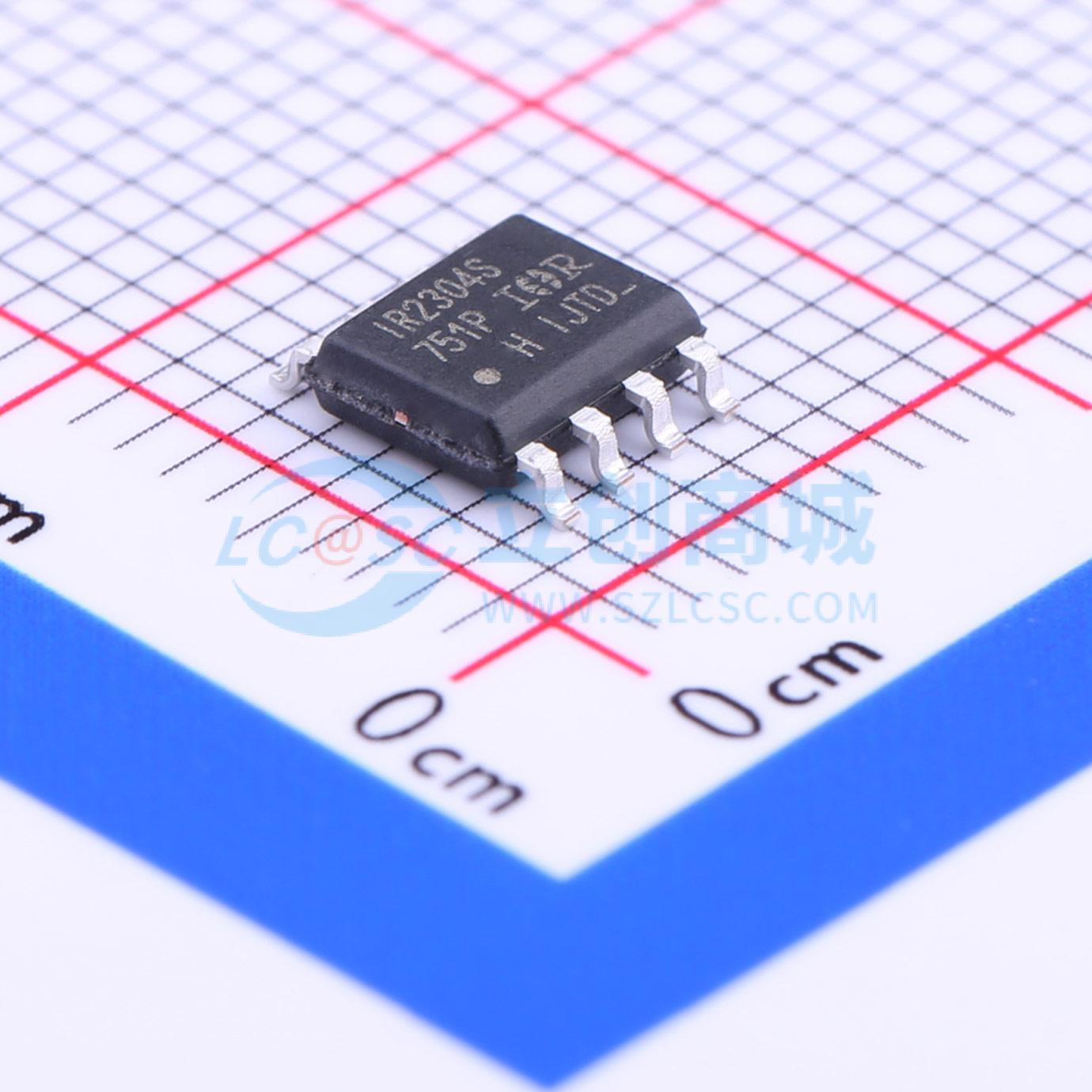

温馨提醒：图片仅供参考，商品以实物为准
IR2304STRPBF
半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR2304(S) 是一款高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专有的高压集成电路（HVIC）和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或低功耗肖特基 TTL（LSTTL）输出兼容，最低可至 3.3V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR2304STRPBF
- 商品编号
- C78065
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 130mA | |
| 拉电流(IOH) | 60mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 60ns | |
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 220ns | |
| 传播延迟 tpHL | 220ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 120uA |
商品概述
IR2304(S) 是一款高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专利 HVIC 和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3V 逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的 N 沟道功率 MOSFET 或 IGBT，最高可承受 600 伏电压。
商品特性
- 浮动通道专为自举操作设计，最高可达 +600V。耐受负瞬态电压，抗 dV/dt 干扰
- 栅极驱动电源范围为 10 至 20V
- 双通道欠压锁定
- 兼容 3.3V、5V 和 15V 输入逻辑
- 交叉导通预防逻辑
- 双通道匹配的传播延迟
- 低 di/dt 栅极驱动器，具有更好的抗噪性
- 内部 100ns 死区时间
- 输出与输入同相
- 提供无铅封装
