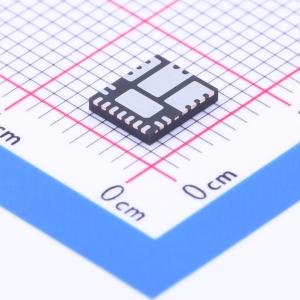

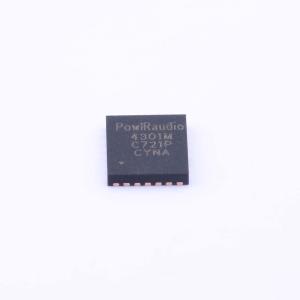

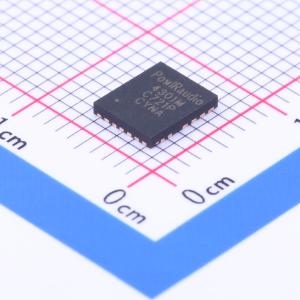

温馨提醒：图片仅供参考，商品以实物为准

IR4301MTRPBF

160W单声道D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR43x1集成了PWM控制器和数字音频MOSFET，构成了高性能的D类音频放大器。由于专用控制器IC与经过全面优化的MOSFET封装在一起，IR43X1在典型的音乐播放应用中无需安装散热片即可工作。控制器IC的高耐压和抗干扰能力确保了其在各种环境条件下的可靠运行。5x6 mm的小型PQFN封装进一步凸显了D类拓扑结构尺寸小巧的优势。IR43x1为无铅产品，符合RoHS标准。
品牌名称: Infineon(英飞凌)
商品型号: IR4301MTRPBF
商品编号: C78067
商品封装: PQFN-22-EP(5x6)
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

IR43x1集成了PWM控制器和数字音频MOSFET，构成了高性能的D类音频放大器。由于专用控制器IC与经过全面优化的MOSFET封装在一起，IR43X1在典型的音乐播放应用中无需安装散热片即可工作。控制器IC的高耐压和抗干扰能力确保了其在各种环境条件下的可靠运行。5x6 mm的小型PQFN封装进一步凸显了D类拓扑结构尺寸小巧的优势。IR43x1为无铅产品，符合RoHS标准。

商品特性

采用5x6 mm小型PQFN封装的集成式模拟输入D类音频放大器
高音乐峰值功率输出
无需散热片
支持分离或单电源供电
支持差分或单端输入
具备过流、过温和欠压保护功能，且可自动复位
减少启动和停止时的咔嗒声
高抗干扰能力
符合RoHS标准

应用领域

家庭影院系统
扩展坞音频系统
电脑音频系统
乐器
卡拉OK放大器
游戏机
有源扬声器系统
通用音频功率放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	160Wx1@4Ω
	工作电压	10V~15V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.02%
	静态电流(Iq)	3mA
	工作温度	-40℃~+100℃
	输入类型	差分；单端
