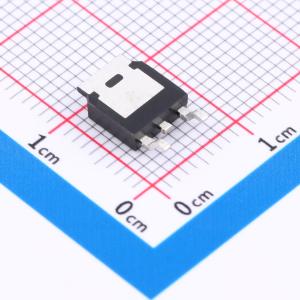

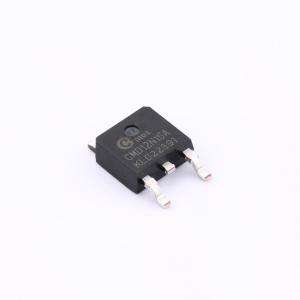

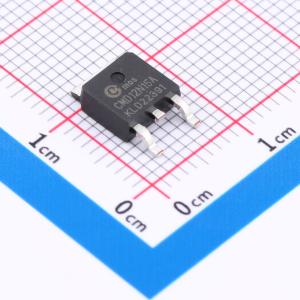

CMD12N15A
1个N沟道 耐压:150V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12N15A采用先进的沟槽技术和设计，可实现出色的导通电阻RDS(ON)。该器件非常适合用于脉宽调制（PWM）、负载开关和通用应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD12N15A
- 商品编号
- C6939671
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.378克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 360mΩ@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 720pF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 25pF |
商品概述
150N03A采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
- 驱动要求简单
- 开关速度快
- 导通电阻低
应用领域
- 不间断电源
- 直流电机控制
- 负载开关
