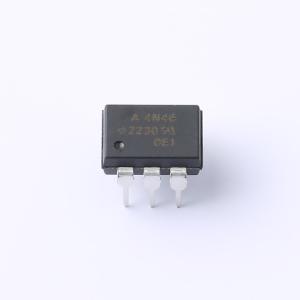

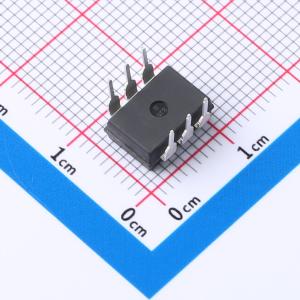

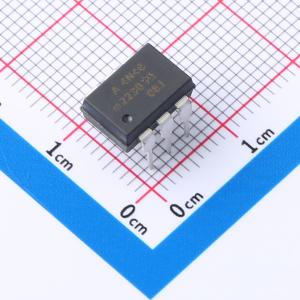

4N46-000E
4N46-000E
- 描述
- 4N45/46光耦合器包含一个GaAsP发光二极管，该二极管与一个高增益光电探测器IC进行光耦合。由于集成了发射极 - 基极旁路电阻，该电阻可分流光电二极管和第一级的泄漏电流，并将多余的基极驱动电流泄放至地，因此该光耦合器在不同温度下都具有出色的性能。与传统的光电达林顿探测器相比，第二级基极可外接，这使其具备更好的抗噪能力
- 品牌名称
- Broadcom(博通)
- 商品型号
- 4N46-000E
- 商品编号
- C6795905
- 商品封装
- PDIP-6
- 包装方式
- 管装
- 商品毛重
- 1.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 0.5V/ns | |
| 传输速率 | - | |
| CTR-电流传输比 | 350% | |
| 通道数 | 1 | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 5us | |
| 传播延迟 tpHL | 150us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V |
应用领域
- 电话铃声检测
- 数字逻辑地隔离
- 低输入电流线路接收器
- 线电压状态指示器 - 低输入功率损耗
- 逻辑读取继电器接口
- 电平转换
- 逻辑家族之间的接口
