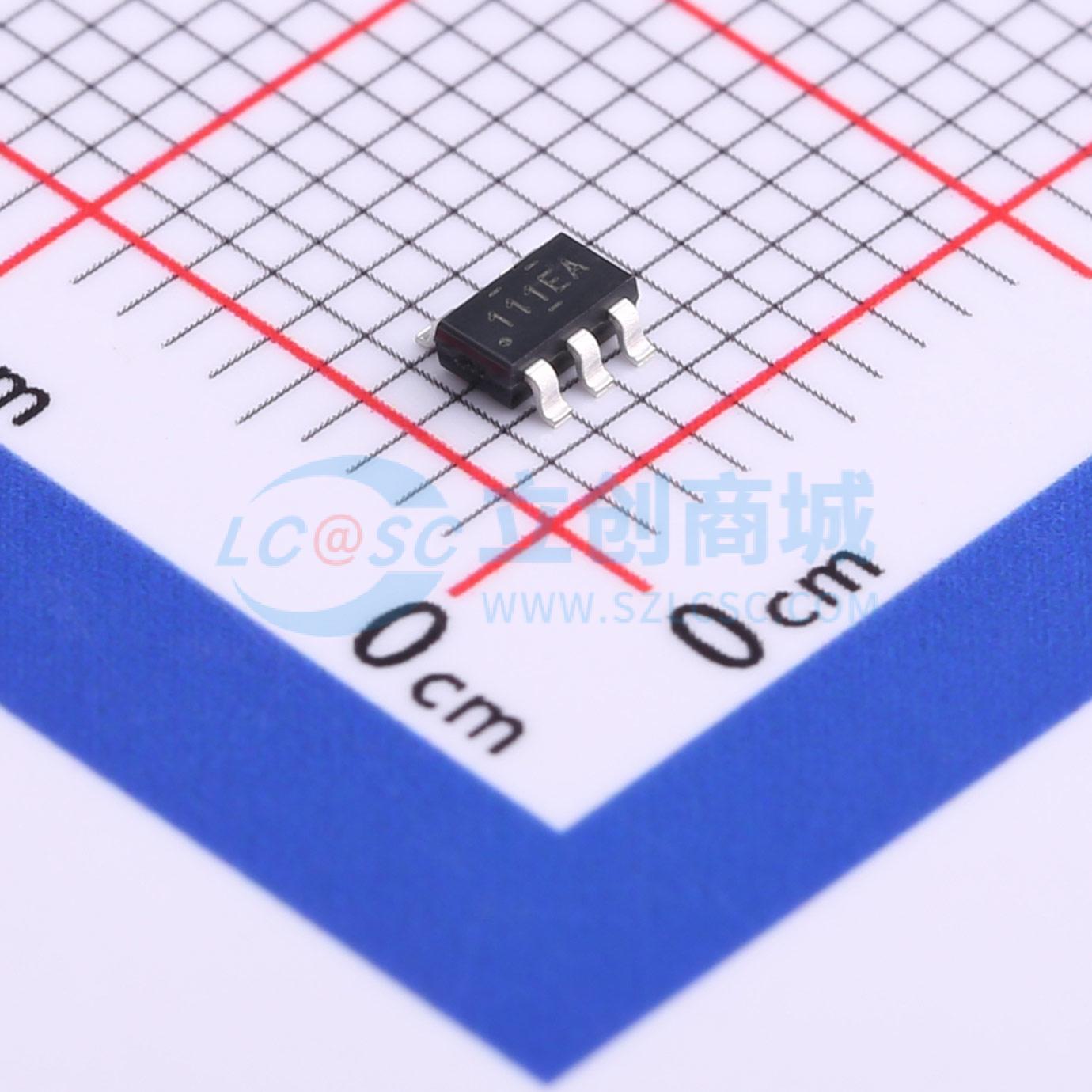

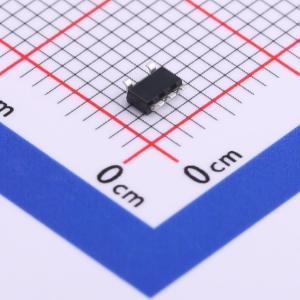

FAN3111ESX
单通道1A高速、低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN3111 1A 门极驱动器用于在低侧开关应用中驱动 N 沟道增强模式 MOSFET。提供两种输入选项： FAN3111C 具有双 CMOS 输入，阈值参考 VDD，用于与该驱动器基于相同电源电压运行的 PWM 控制器和其他输入信号源。为了用于运行电源电压低于该驱动器的低压控制器和其他输入信号源，该电源电压也可用作 FAN3111E 的输入阈值参考。此驱动器具有一个非反相低压输入，和一个用于 2 至 5V 外部参考电压的直流输入 VXREF。FAN3111 采用无引线成品行业标准 5 引脚 SOT23 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN3111ESX
- 商品编号
- C719836
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1.4A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.4A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 9ns | |
| 下降时间(tf) | 8ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
FAN3111 1A栅极驱动器专为在低端开关应用中驱动N沟道增强型MOSFET而设计。 提供两种输入选项：FAN3111C具有双CMOS输入，其阈值参考VDD，适用于与驱动器使用相同电源电压的PWM控制器和其他输入信号源。对于使用比驱动器电源电压更低的低压控制器和其他输入信号源，该电源电压也可作为FAN3111E输入阈值的参考。该驱动器有一个单路、同相、低压输入，外加一个用于2至5 V外部参考电压的直流输入VXREF。 FAN3111采用无铅工艺的行业标准5引脚SOT23封装。
商品特性
- 在VDD = 12 V时，峰值灌电流/拉电流为1.4 A
- 在VOUT = 6 V时，灌电流为1.1 A/拉电流为0.9 A
- 工作范围为4.5至18 V
- FAN3111C与FAN3100C引脚兼容
- 两种输入配置：
- 双CMOS输入允许配置为带使能功能的同相或反相
- 单路同相、低压输入，与低压控制器兼容
- 小尺寸封装便于为并联功率器件配置分布式驱动器
- 典型延迟时间为15 ns
- 带470 pF负载时，典型上升时间为9 ns/典型下降时间为8 ns
- 5引脚SOT23封装
- 环境温度范围为-40℃至125℃
应用领域
- 开关模式电源
- 同步整流电路
- 脉冲变压器驱动器
- 逻辑到功率缓冲器
- 电机控制
