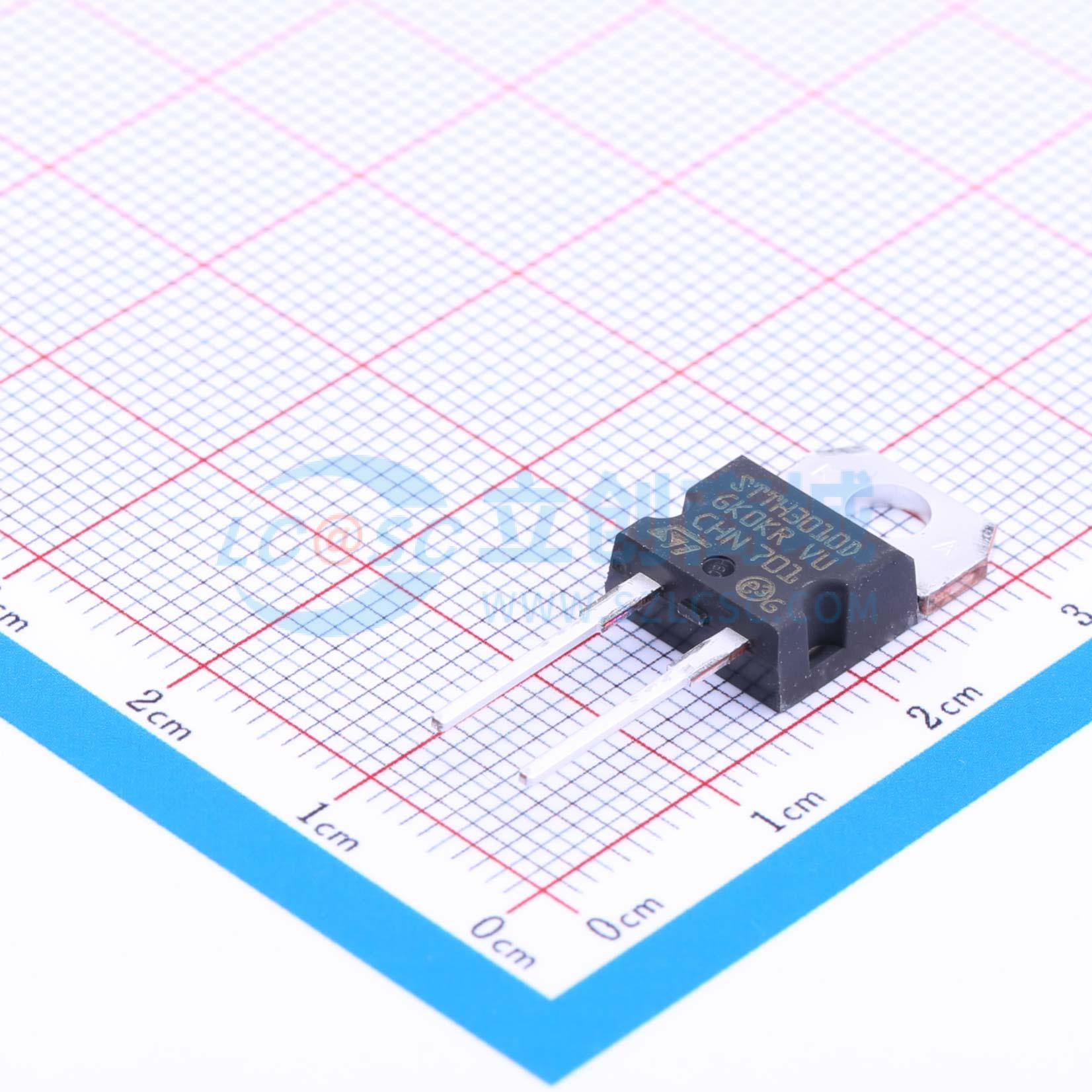

温馨提醒：图片仅供参考，商品以实物为准
STTH3010D
1kV 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1000 V，30 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH3010D
- 商品编号
- C73865
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2V@30A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15uA@1kV | |
| 反向恢复时间(Trr) | 53ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
该二极管采用高品质设计，具有低泄漏电流、特性可重复及固有坚固性的特点。其低泄漏电流性能有所提升，可提供热失控保护带。
商品特性
- 超快软恢复
- 极低的导通和开关损耗
- 适用于高频和/或高脉冲电流操作
- 高反向电压能力
- 高结温
- 绝缘封装（DOP3I），电气绝缘为2500 VRMS，电容为12 pF
- 环氧树脂材料符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.55 Nm（TO-220AC）；0.80 Nm（SOD93、DOP31、DO-247）
- 最大扭矩值：0.7 Nm（TO-220AC）；1.0 Nm（SOD93、DOP31、DO-247）
应用领域
- 要求长期可靠性的重型应用
- 工业电源
- 电机控制
- 需要整流和续流的关键任务系统
- 辅助功能：缓冲、自举、消磁应用
