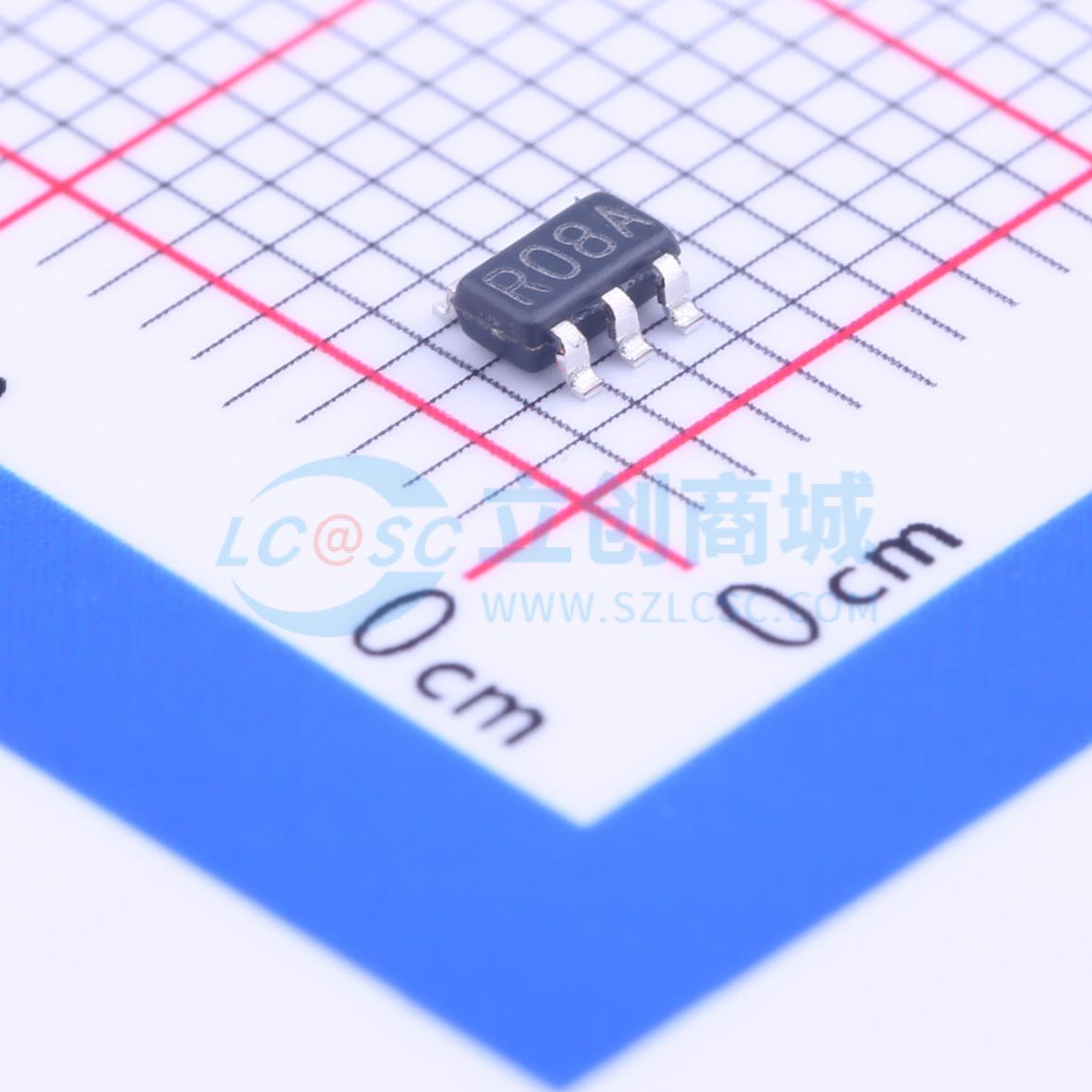

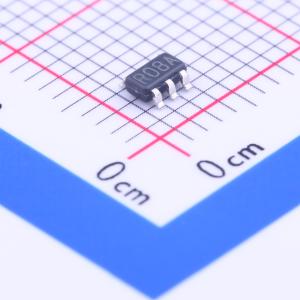

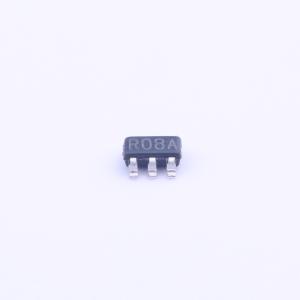

LM4120AIM5X-2.5/NOPB

描述: LM4120 具有使能引脚的 1.2V 和可调节、0.2%、50ppm/°C 温漂、精密串联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4120AIM5X-2.5/NOPB
商品编号: C73870
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM4120器件是一款精密、低功耗、低压差带隙电压基准源，具备高达5 mA的输出电流源和灌电流能力。该系列基准源的输入电压低至2 V，最高可达12 V，典型电源电流消耗为160 μA。在掉电模式下，器件电流降至2 μA以下。 LM4120有两个等级（A和标准级）和七种电压选项，灵活性更高。最高等级的器件（A）初始精度为0.2%，标准级的初始精度为0.5%，两者在 -40°C至125°C的温度范围内温度系数均保证为50 ppm/°C。 LM4120极低的压差、低电源电流和掉电功能使其成为电池供电和便携式应用的理想选择。该器件在工业温度范围（-40°C至85°C）内性能有保证，某些规格在扩展温度范围（-40°C至125°C）内也有保证。LM4120采用标准的5引脚SOT - 23封装。

商品特性

小型SOT23 - 5封装
低压差电压：1 mA时典型值为120 mV
高输出电压精度：0.2%
源电流和灌电流输出：±5 mA
电源电流：典型值为160 μA
低温漂系数：50 ppm/°C
使能引脚
固定输出电压：1.8、2.048、2.5、3、3.3、4.096和5 V
工业温度范围：-40°C至85°C

应用领域

便携式、电池供电设备
仪器仪表和过程控制
汽车和工业领域
测试设备
数据采集系统
精密稳压器
电池充电器
基站
通信领域
医疗设备

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 10 个)

个

起订量：10 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2V~12V
	输出电压	2.5V
	输出电流	5mA
	精度	±0.2%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	串联
	静态电流(Iq)	275uA
	噪声(0.1Hz-10Hz)	20uVp-p
	噪声(10Hz-10kHz)	36uVp-p
	工作温度	-40℃~+85℃@(Ta)
