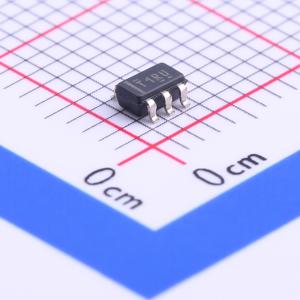

温馨提醒：图片仅供参考，商品以实物为准
TL331QDBVRQ1
单差分比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL331-Q1 汽车类通用单通道差分比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL331QDBVRQ1
- 商品编号
- C73874
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；MOS；CMOS | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 0.3us；1.3us |
商品概述
该器件由单个电压比较器组成，设计用于在宽电压范围内的单电源下工作。如果两个电源之间的差值为 2 V 至 36 V，且 VCC 比输入共模电压至少正 1.5 V，也可以使用双电源供电。功耗与电源电压无关。为实现线与关系，可将该输出与其他集电极开路输出相连。
商品特性
- 符合汽车应用要求
- 单电源或双电源供电
- 宽电源电压范围：2 V 至 36 V
- 低电源电流消耗，与电源电压无关：典型值 0.4 mA
- 低输入偏置电流：典型值 25 nA
- 低输入失调电压：典型值 2 mV
- 共模输入电压范围包含地
- 差分输入电压范围等于最大额定电源电压：±36 V
- 低输出饱和电压
- 输出与 TTL、MOS 和 CMOS 兼容
