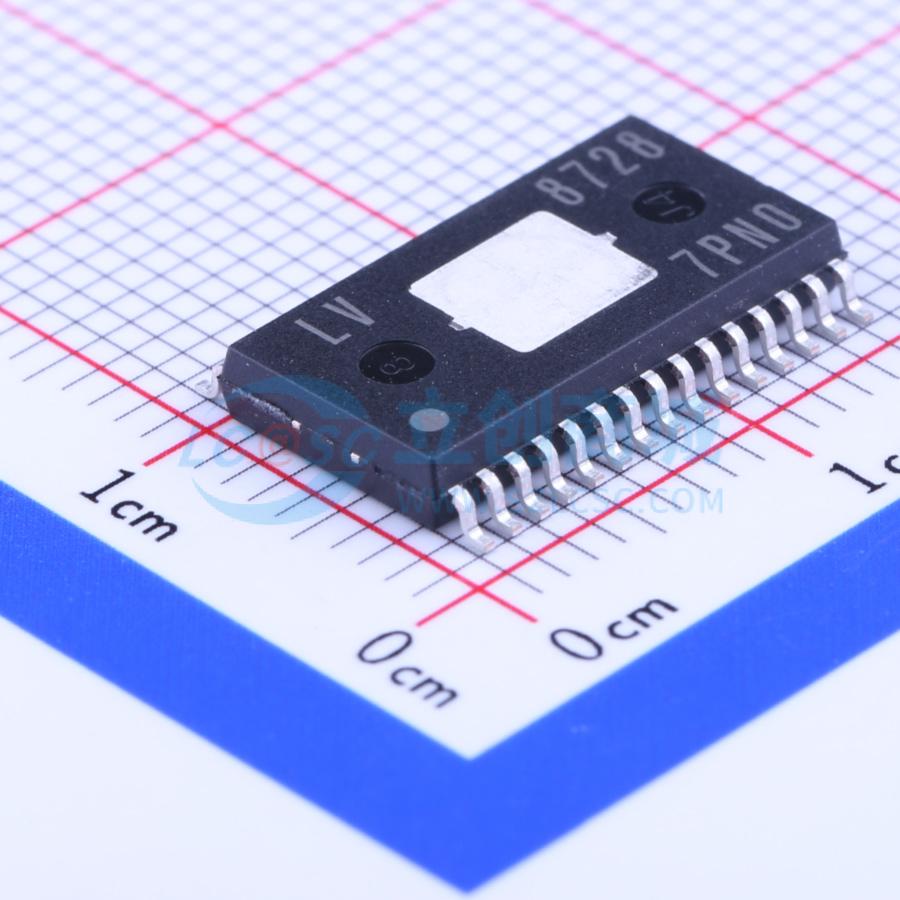

LV8728MR-AH
2A 5V电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LV8728MR是一款PWM电流控制的微步步进电机驱动器。该驱动器可执行从整步到1/128步的八种励磁模式，并且只需通过CLK输入即可实现简单驱动。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LV8728MR-AH
- 商品编号
- C73904
- 商品封装
- MFP-30KR
- 包装方式
- 编带
- 商品毛重
- 1.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 0V~5V | |
| 电机驱动电压(Vm) | 9V~32V | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 128 | |
| 接口类型 | STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 550mΩ | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | 过流保护；过温保护 |
商品概述
LV8728MR是一款PWM电流控制的微步步进电机驱动器。该驱动器可执行从整步到1/128步的八种励磁模式，并且只需通过CLK输入即可实现简单驱动。
商品特性
- 单通道PWM电流控制步进电机驱动器
- BiCDMOS工艺集成电路
- 输出导通电阻（上侧：0.3Ω；下侧：0.25Ω；上下侧总和：0.55Ω；Ta = 25°C，IO = 2.0A）
- 整步、半步、1/4步、1/8步、1/16步、1/32步、1/64步、1/128步励磁模式可选
- 仅通过步进信号输入推进励磁步
- 支持正反转控制
- ΔIomax = 2.0A
- 过流保护电路
- 热关断电路
- 输入下拉电阻
- 配备复位引脚和使能引脚
应用领域
- 打印机（多功能打印机、3D打印机等）
- 安防摄像机
- 扫描仪
- 舞台灯
