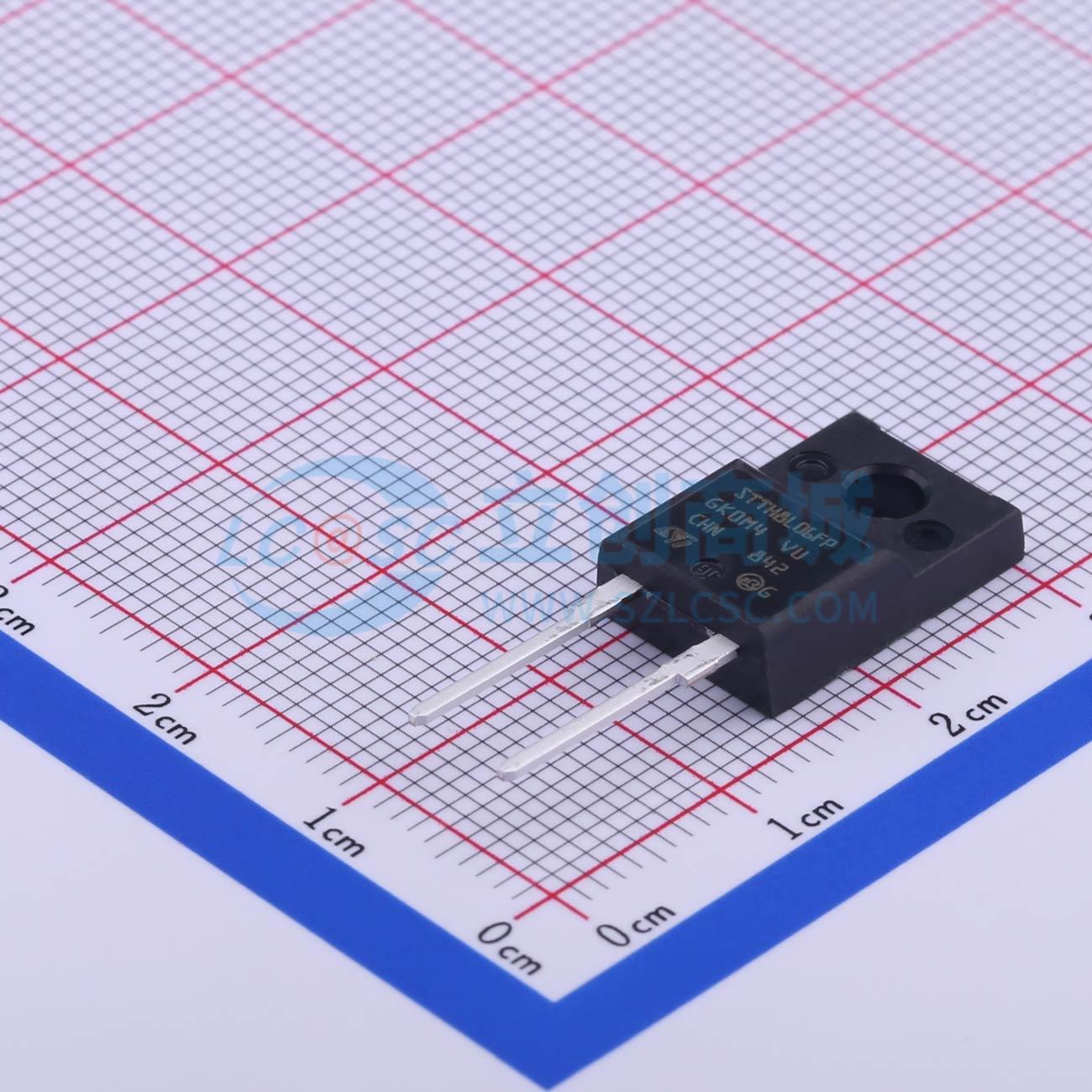

STTH8L06FP
耐压:600V 电流:8A 反向恢复时间：75ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、8 A低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH8L06FP
- 商品编号
- C77956
- 商品封装
- TO-220-2
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.3V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 8uA | |
| 反向恢复时间(Trr) | 75ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
STTH8L06采用ST Turbo2 600V技术，特别适合作为断续或临界模式功率因数校正中的升压二极管。该器件也可用作电源和其他功率开关应用中的续流二极管。其封装型号包括TO-220AC STTH8L06D、TO-220FPAC STTH8L06FP、D²PAK STTH8L06G、TO-220AC绝缘型STTH8L06DIRG。封装环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为0.4N·m至0.6N·m。
商品特性
- 超快开关
- 低反向恢复电流
- 低热阻
- 减少开关和传导损耗
- TO-220AC绝缘型封装绝缘电压为2500V rms
- TO-220FPAC封装绝缘电压为2000V DC
- 封装环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值为0.4N·m至0.6N·m
- 用于评估传导损耗的公式为P=0.89×I_F(AV)+0.022I_F²（RMS）
应用领域
- 断续或临界模式功率因数校正中的升压二极管
- 电源和其他功率开关应用中的续流二极管
