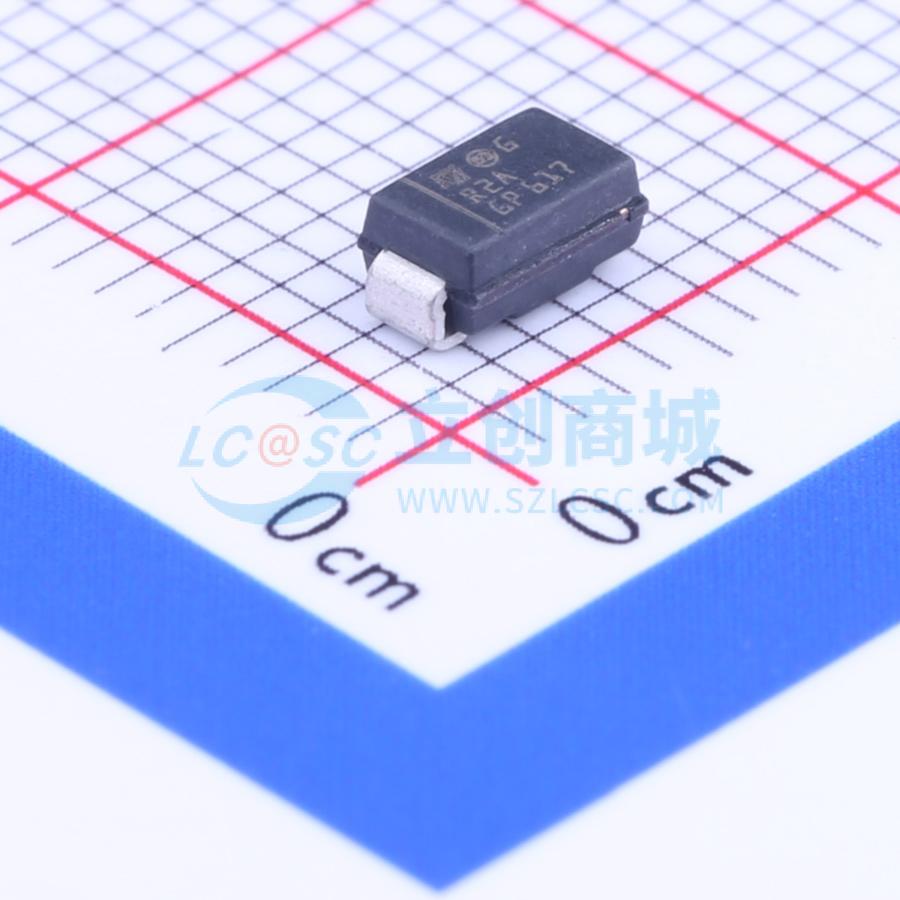

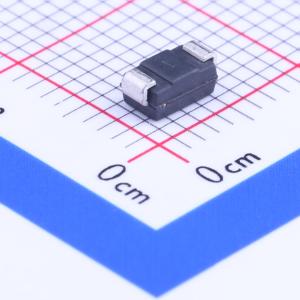

STTH2R02A
耐压:200V 电流:2A 反向恢复时间：30ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V，2 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH2R02A
- 商品编号
- C81455
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 890mV@2A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA@200V | |
| 反向恢复时间(Trr) | 30ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
STTH2R02采用新型200V平面Pt掺杂技术，特别适用于开关模式基极驱动和晶体管电路。该器件采用DO-15、SMA和SMB封装，适用于低压、高频逆变器、续流和极性保护应用。SMA封装型号为STTH2R02A，SMB封装型号为STTH2R02U。封装环氧树脂符合UL94 V0标准。
商品特性
- 极低的导通损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 低压高频逆变器
- 续流电路
- 极性保护电路
