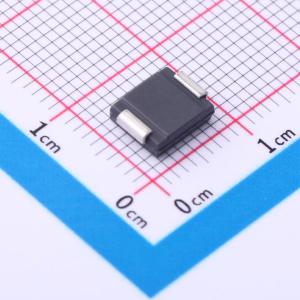

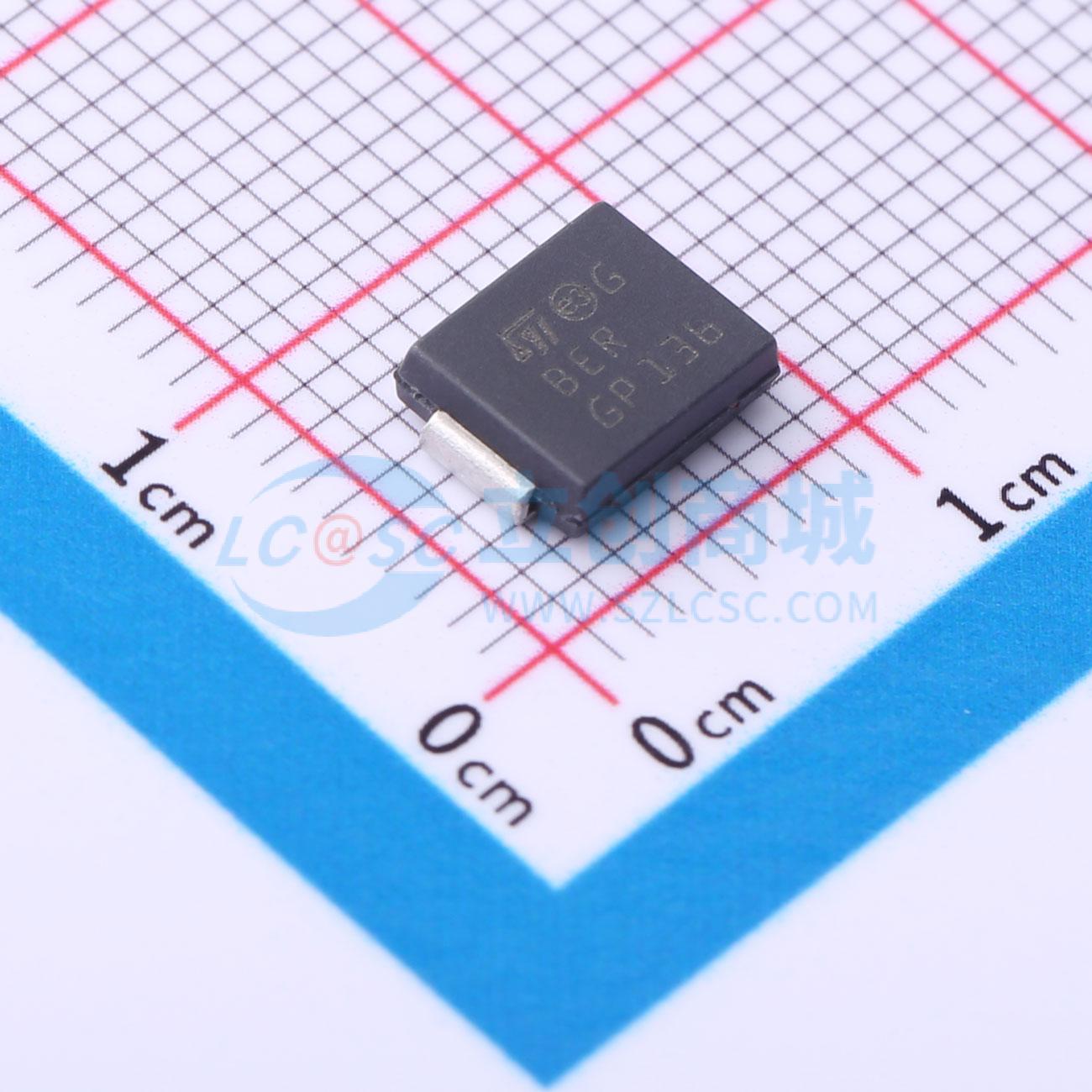

SM15T30CA

双向TVS 25.6V截止峰值浪涌电流：187A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM15T瞬态电压抑制（TVS）二极管系列旨在依据IEC 61000 - 4 - 2、MIL STD 883方法3015标准，保护敏感设备免受静电放电影响，并能抵御如IEC 61000 - 4 - 4和IEC 61000 - 4 - 5等标准定义的电气过应力。它们适用于1500 W（10/1000 μs）以下的浪涌。这种平面技术使其适用于需要低漏电流和高结温的高端设备和开关电源（SMPS），以长期提供可靠性和稳定性
品牌名称: ST(意法半导体)
商品型号: SM15T30CA
商品编号: C81476
商品封装: SMC(DO-214AB)
包装方式: 编带
商品毛重: 0.39克(g)

商品参数

商品概述

SM15T TVS系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。它们适用于1500 W、10/1000 µs以下的浪涌。这种平面技术使其适用于需要低泄漏电流和高结温的高端设备和开关电源，以长期提供可靠性和稳定性。

商品特性

SMC封装的1500 W TVS
峰值脉冲功率：1500 W（10/1000 µs），最高可达10 kW（8/20 µs）
关断电压范围：5 V至188 V
单向和双向类型
低泄漏电流：25 ℃时为0.2 µA
最大工作结温：150 ℃
最大结温下的高功率能力：最高可达1250 W（10/1000 µs）
引脚处理：亚光镀锡
UL94，V0等级
J - STD - 020 MSL 1级
J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026
JESD - 201 2类晶须测试
IPC7531焊盘尺寸和JEDEC注册封装外形
UL 497B文件编号：QVGQ2.E136224
IEC 61000 - 4 - 4 4级：4xV
IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过4级：30 kV（空气放电）、30 kV（接触放电）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	25.6V
	钳位电压	53.5V
	峰值脉冲电流(Ipp)	187A@8/20us
	峰值脉冲功率(Ppp)	1.5kW

	属性	参数值
	击穿电压	28.5V
	反向电流(Ir)	200nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
