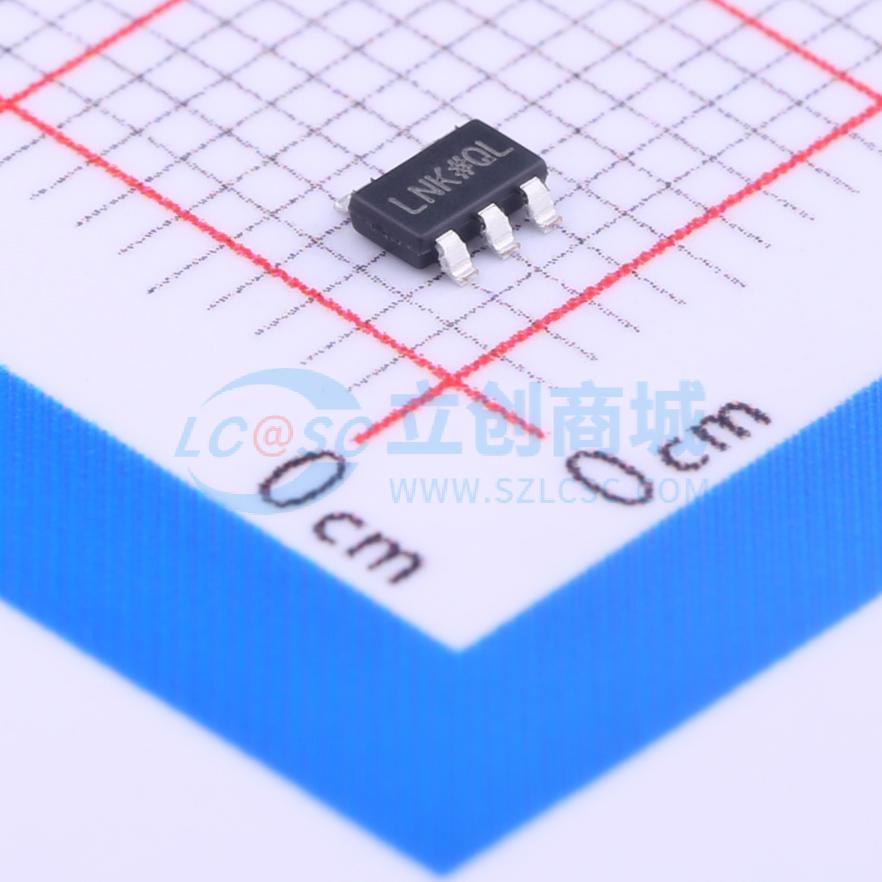

温馨提醒：图片仅供参考，商品以实物为准

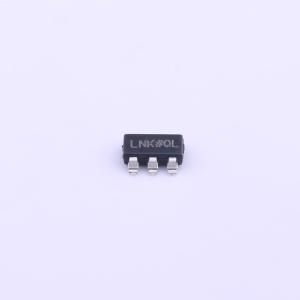

ADM7160AUJZ-3.3-R2
3.3V 200mA 5.5V
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM7160AUJZ-3.3-R2
- 商品编号
- C81545
- 商品封装
- TSOT-5
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 54dB@(100kHz) | |
| 压差 | 150mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 265uA | |
| 噪声 | 3uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ADM7160是一款超低噪声、低压差线性稳压器，工作电压范围为2.2 V至5.5 V，可提供高达200 mA的输出电流。在200 mA负载下，仅150 mV的低压差可提高效率，并允许在较宽的输入电压范围内工作。
采用创新的电路拓扑结构，ADM7160无需旁路电容即可实现超低噪声性能，使其非常适合对噪声敏感的模拟前端和RF应用。ADM7160在实现超低噪声性能的同时，不会影响电源抑制比（PSRR）以及瞬态线性和负载性能。
限流和热过载保护电路可防止器件在恶劣条件下受损。ADM7160的EN输入端还内置下拉电阻。
商品特性
- 100 kHz时PSRR性能为54 dB
- 超低噪声，与VOUT无关：0.1 Hz至10 Hz时为3 μV rms；0.1 Hz至100 kHz时为9.5 μV rms；70 Hz至100 kHz时为70 μV rms；10 Hz至1 MHz时为77 μV rms
- 低压差：200 mA负载下为150 mV
- 最大输出电流：200 mA
- 输入电压范围：2.2 V至5.5 V
- 低静态电流和关断电流
- 初始精度：±1%
- 全电压、负载和温度范围内的精度：-2.5%/+1.5%
- 5引脚TSOT封装和6引脚LFCSP封装
应用领域
- ADC/DAC电源
- RF、VCO和PLL电源
- DC-DC后置稳压
