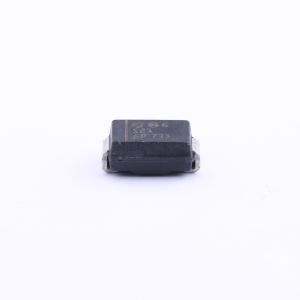

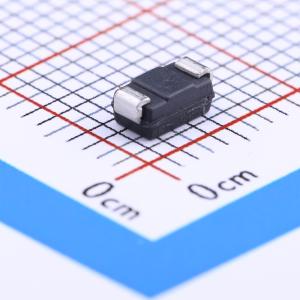

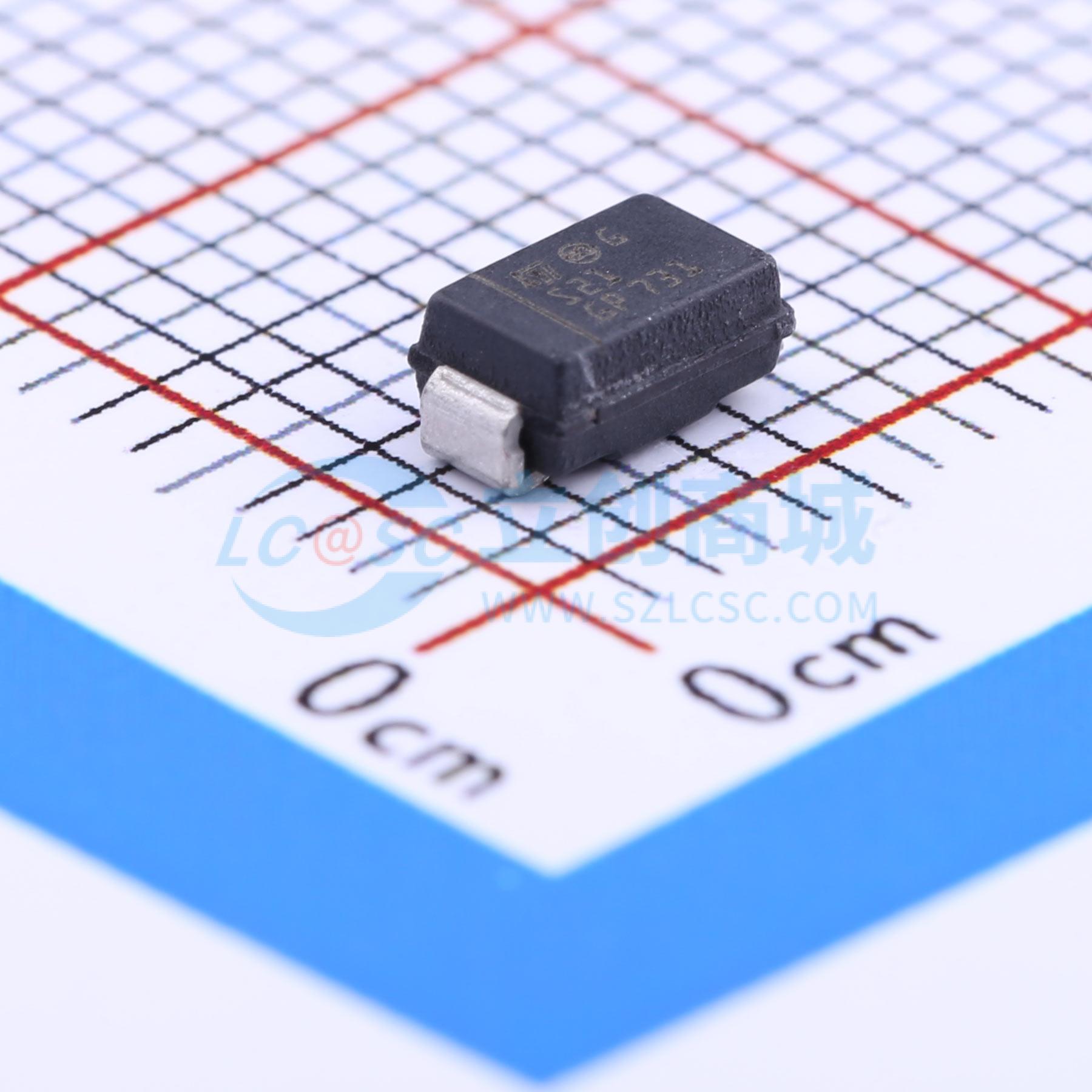

STPS2H100A
电压:100V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、2 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2H100A
- 商品编号
- C81548
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 790mV@2A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 1uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
这些是肖特基整流器，专为高频微型开关模式电源设计，例如适配器和板载DC/DC转换器。提供SMA、薄型SMA、SMB、薄型SMB封装。环氧树脂符合UL94 V0标准；采用无铅封装。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 低泄漏电流
- 泄漏电流与正向压降之间的良好平衡
- 规定的雪崩能力
- 传导损耗评估公式：P = 0.56 × I_F(AV) + 0.045 × I_F² (RMS)
应用领域
- 高频微型开关模式电源（适配器、板载DC/DC转换器）
