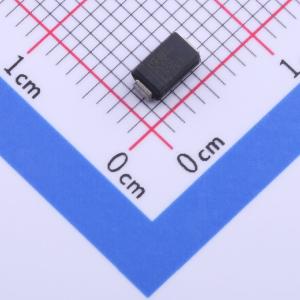

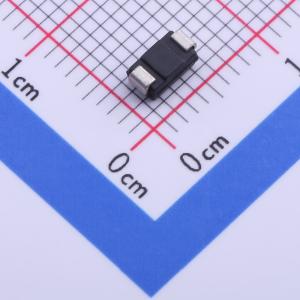

STPS2150A
电压:150V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150 V、2 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2150A
- 商品编号
- C82304
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 820mV@2A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 1.5uA@150V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
150V功率肖特基整流器适用于最高24V导轨的开关模式电源和高频转换器。该器件采用SMA、SMA低剖面和轴向封装，适用于需要低正向压降以降低功耗的消费类和计算机应用，如电视、机顶盒（STB）、个人电脑（PC）和DVD。环氧树脂符合UL94 V0标准。评估传导损耗可使用以下公式：P = 0.59 × I_F(AV) + 0.04 × I_F²（均方根值）。dPtot/dTj <1/Rth(j-a) 是避免二极管在自身散热片上发生热失控的条件。
商品特性
- 可忽略的开关损耗
- 低正向压降，可提高效率并延长电池寿命
- 低热阻
- 表面贴装微型封装
- 雪崩能力已明确规定
应用领域
- 最高24V导轨的开关模式电源
- 高频转换器
- 消费类应用（如电视、机顶盒、DVD）
- 计算机应用（如个人电脑）
