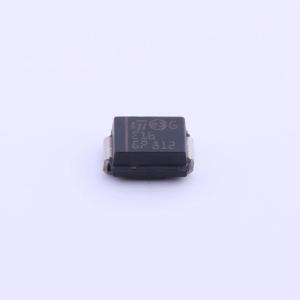

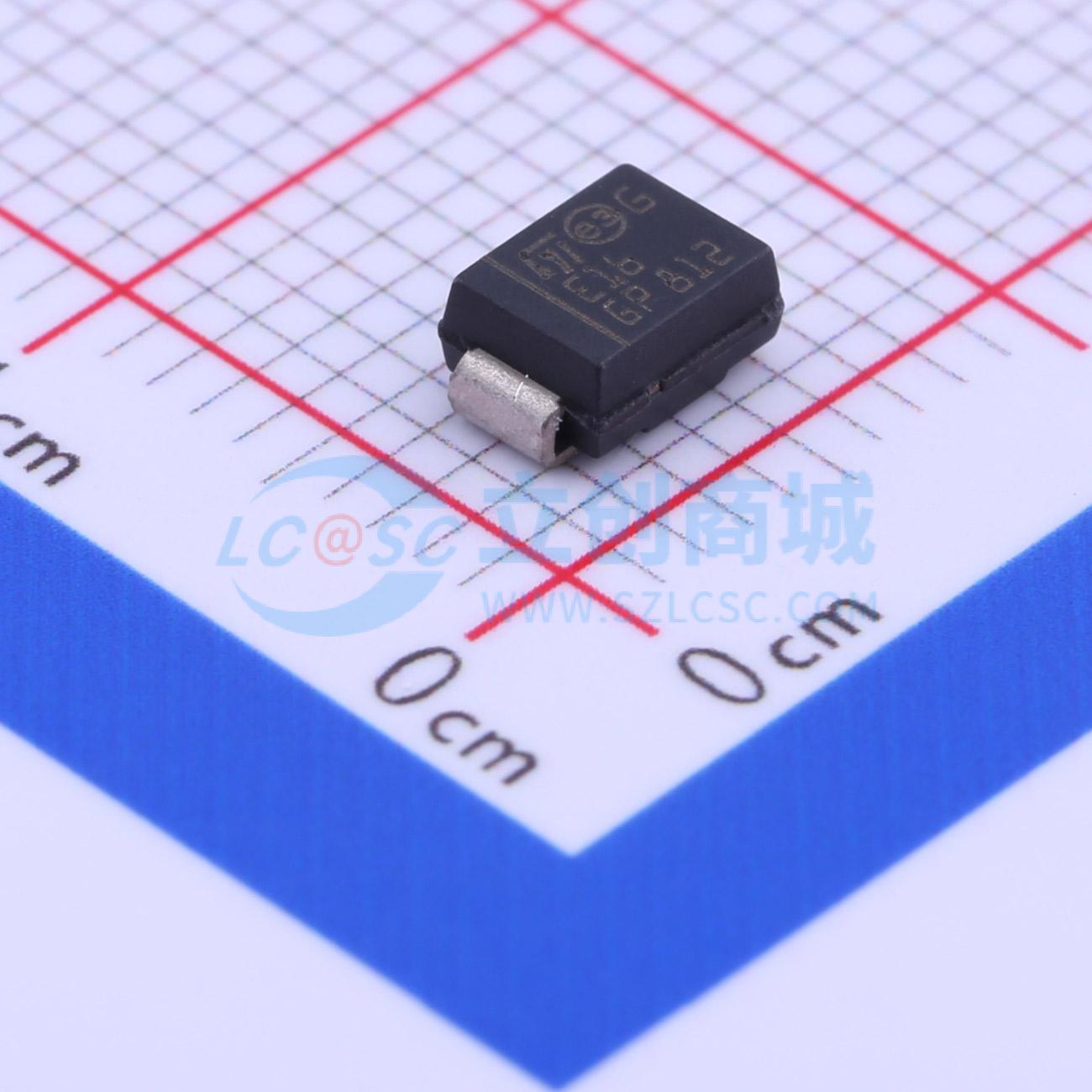

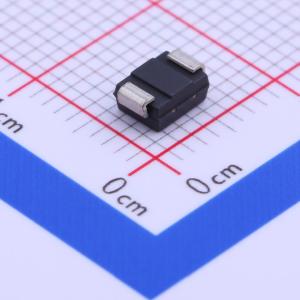

温馨提醒：图片仅供参考，商品以实物为准
STPS160U
电压:60V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、1 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS160U
- 商品编号
- C86598
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 670mV@1A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 4uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
单芯片肖特基整流器，采用SMA（JEDEC DO-214AC）和SMB（JEDEC DO-214AA）封装，特别适用于表面贴装。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 正向压降低
- 表面贴装微型封装
- 具有规定的雪崩能力
- 环氧树脂符合UL94 V0标准
- 色带表示阴极
- 二极管单独使用散热片时，避免热失控的条件为dPtot/dTj <1/Rth(j-a)
- 脉冲测试条件：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗计算公式：P=0.49×IF(AV)+0.08×IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
