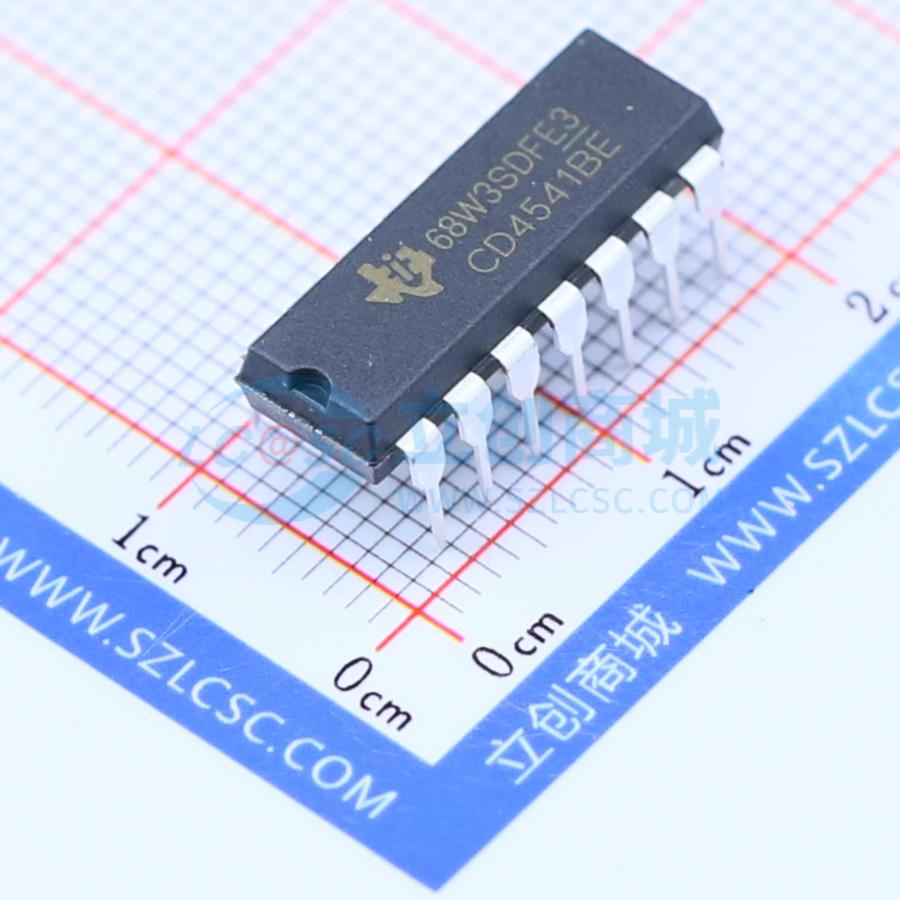

温馨提醒：图片仅供参考，商品以实物为准
CD4541BE
CD4541BE
- 描述
- CD4541B CMOS 可编程定时器 - 高电压类型（额定 20V）
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4541BE
- 商品编号
- C86649
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 定时器/计时器 | |
| 频率 | 100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~20V | |
| 工作温度 | -55℃~+125℃ |
商品概述
CD4541B可编程定时器由一个16级二进制计数器、一个由外部R - C元件（2个电阻和1个电容）控制的振荡器、一个自动上电复位电路和输出控制逻辑组成。计数器在时钟信号的上升沿递增，也可通过主复位输入进行复位。
商品特性
- 低对称输出电阻，在VDD = 15V时典型值为100Ω
- 内置低功耗RC振荡器
- 振荡器频率范围：直流至100kHz
- 可使用外部时钟（施加到引脚3）替代振荡器
- 可作为2^N分频器或单触发定时器工作
- Q/Q选择提供输出逻辑电平灵活性
- 自动或主复位在复位期间禁用振荡器以降低功耗
- 可在非常缓慢的时钟上升和下降时间下工作
- 在额定温度范围内能够驱动六个低功耗TTL负载、三个低功耗肖特基负载或六个HTL负载
- 对称输出特性
- 在20V下对静态电流进行100%测试
- 提供5V、10V和15V参数额定值
- 符合JEDEC标准No. 13B“‘B’系列CMOS器件描述标准规范”的所有要求
