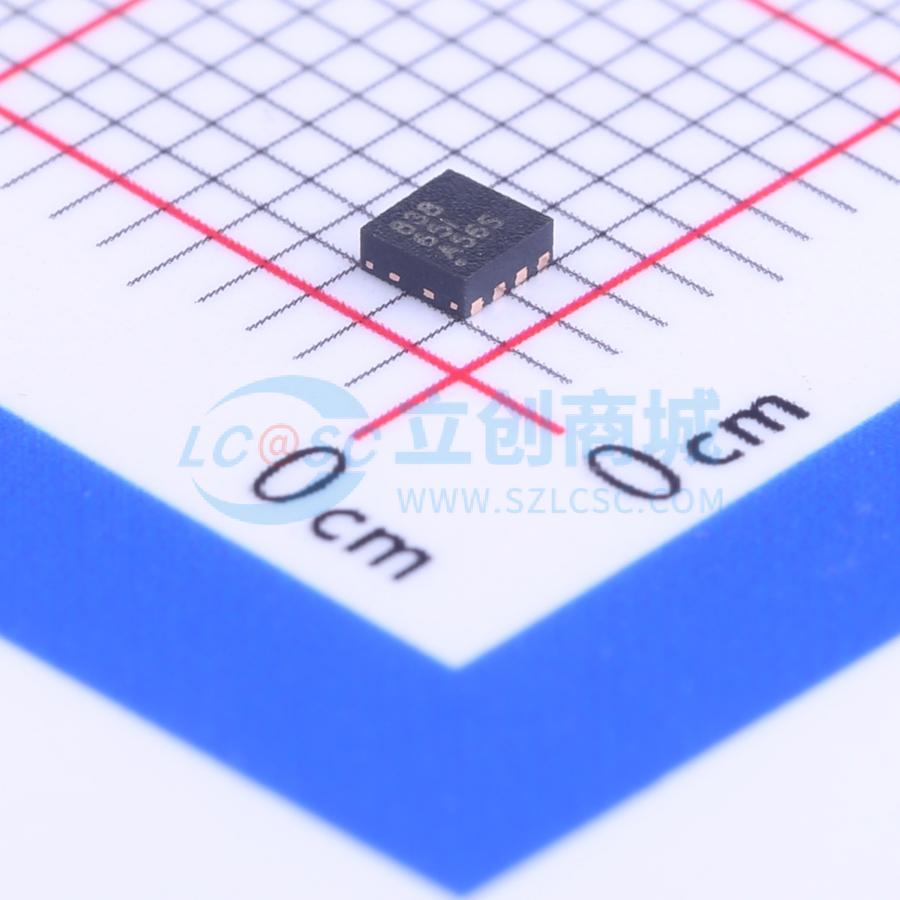

温馨提醒：图片仅供参考，商品以实物为准

DRV8838DSGR

1.8A 有刷直流电机驱动芯片 7V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8838 具有相位/使能控制的 11V、1.8A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8838DSGR
商品编号: C86667
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

DRV883x为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流电机或其他诸如螺线管的器件。输出驱动器块由一个配置为H桥的N通道功率MOSFET组成，以驱动电机绕组。一个内部电荷泵生成所需的栅极驱动电压。 DRV883x能够提供高达1.8A的输出电流。它运行在0至11V之间的电机电源电压，以及1.8V至7.0V范围内的器件电源电压上。 DRV8837具有一个PWM (IN/IN)输入接口；DRV8838具有一个PH/EN输入接口。这两个接口都与行业标准器件兼容。还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。

商品特性

H桥电机驱动器
驱动一个直流电机或其他负载
低金属氧化物半导体场效应晶体管(MOSFET)导通电阻：高侧 + 低侧 (HS + LS) 280mΩ
1.8A最大驱动电流
独立的电机和逻辑电源引脚：电机VM：0至11V，逻辑VCC：1.8至7V
脉宽调制(PWM)或PH/EN接口：DRV8837：脉宽调制(PWM)，IN1/IN2；DRV8838：PH/EN
具有120nA最大睡眠电流的低功耗睡眠模式，nSLEEP引脚
小型封装尺寸8超薄小外形尺寸封装(WSON) (PowerPAD) 2.0mm×2.0mm
保护特性：VCC欠压闭锁(UVLO)，过流保护(OCP)，热关断(TSD)

应用领域

摄像机
数字单镜头反光(DSLR)镜头
消费类产品
玩具
机器人技术
医疗设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交88单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	1.8A
	峰值电流	1.8A

	属性	参数值
	工作电压	1.8V~7V
	导通电阻	280mΩ
	静态电流(Iq)	5nA
	工作温度	-40℃~+85℃
