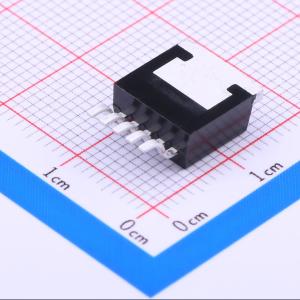

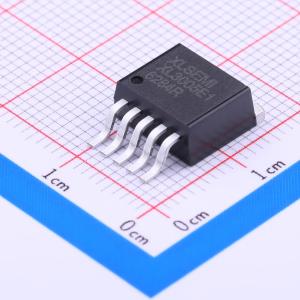

温馨提醒：图片仅供参考，商品以实物为准

XL3005E1

输出5A PWM调光降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 220KHz 30V 5A开关电流降压型LED恒流驱动器
品牌名称: XLSEMI(芯龙)
商品型号: XL3005E1
商品编号: C73022
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.114克(g)

商品参数

商品概述

XL3005是一款降压恒流型LED驱动器，可工作在DC8V到36V输入电压范围，低纹波，内置功率MOS。XL3005内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从220KHz降至60KHz。内部补偿模块可以减少外围元器件数量。

商品特性

8V到36V宽输入电压范围
0.21V输出电流采样电压
最大占空比100%
最小压差0.3V
固定220KHz开关频率
最大5A开关电流
内置功率MOS
出色的线性与负载调整率
内置频率补偿功能
内置输出短路保护功能
内置热关断功能
内置电流限制功能
TO263-5L封装

应用领域

降压恒流驱动
显示器LED背光
通用LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~36V
	开关频率	220kHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	5A
	调光	PWM
	特性	过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
