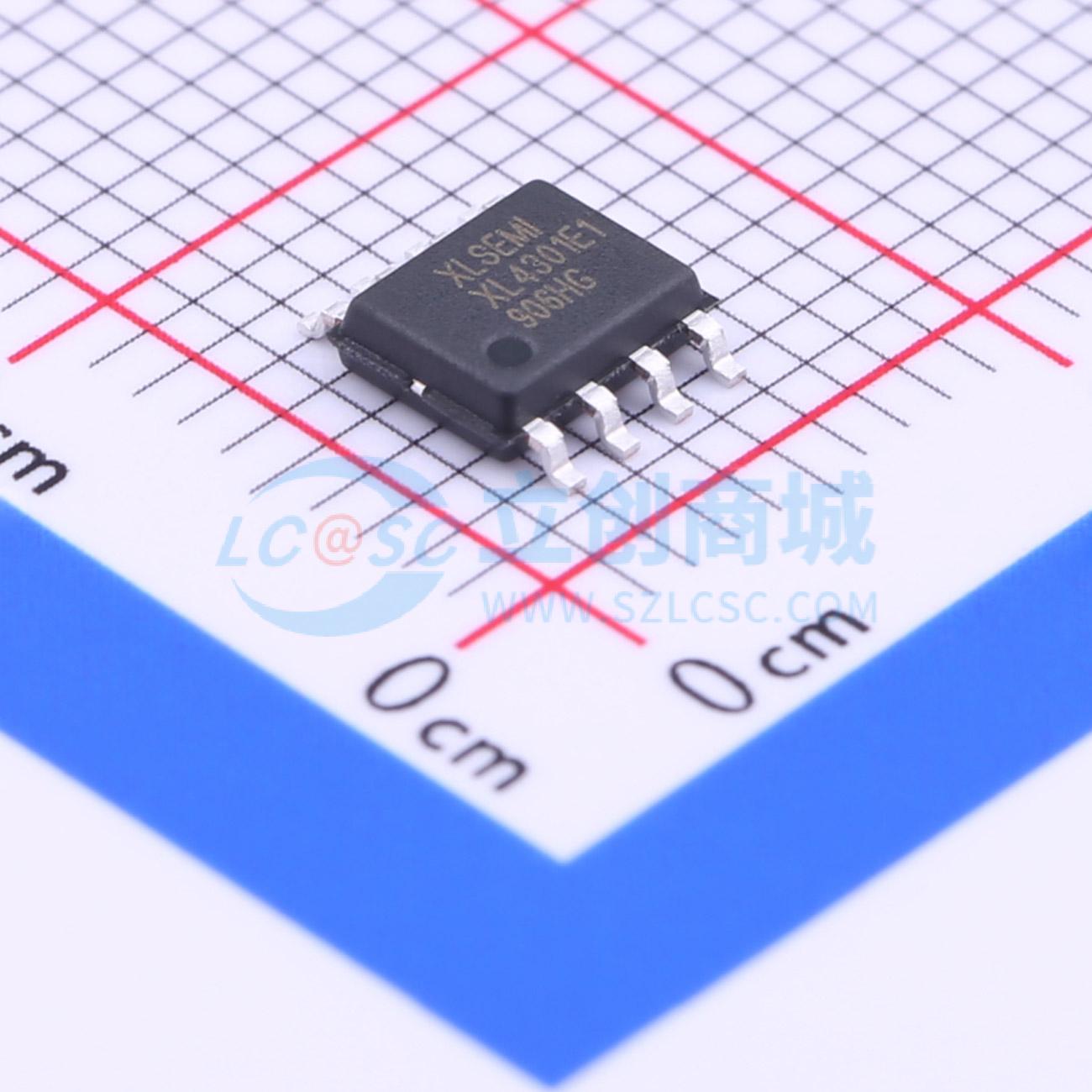

温馨提醒：图片仅供参考，商品以实物为准
XL4301E1
180kHz 45V 3A 开关电流自带恒流环路降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，XL4301是一款高效降压型DC-DC转换器,可工作在8V至40V输入电压范围,输出电压从1.25V至VIN-2V可调,最大3A开关电流,内置功率MOSFET,固定180KHz开关频率,具有低纹波、内置恒流环路、输出过电流保护、输出线损补偿、输出短路保护和热关断功能。
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL4301E1
- 商品编号
- C73024
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~40V | |
| 输出电压 | 1.25V~38V | |
| 输出电流 | 2.5A | |
| 开关频率 | 180kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款高效降压型DC-DC转换器，可工作在DC8V至40V输入电压范围，低纹波，内置功率MOSFET。内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能。内部补偿模块可以减少外围元器件数量。内部集成了一个简单的、用户可编程的输出线损补偿功能。
商品特性
- 8V至40V工作电压范围
- 输出电压从1.25V至VIN - 2V可调
- 最小压差0.3V
- 固定180KHz开关频率
- 最大3A开关电流
- 内置功率MOSFET
- 出色的线性与负载调整率
- 内置恒流环路
- 内置频率补偿功能
- 内置输出线损补偿功能
- 内置输出短路保护功能
- 内置热关断功能
- 推荐输出功率小于13W
- SOP8 - EP封装
应用领域
- 车载充电器
- 电池充电器
- LCD电视与显示屏
- 便携式设备供电
- 通讯设备供电
- 降压恒流驱动
