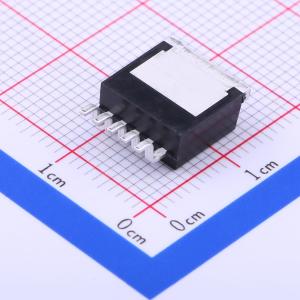

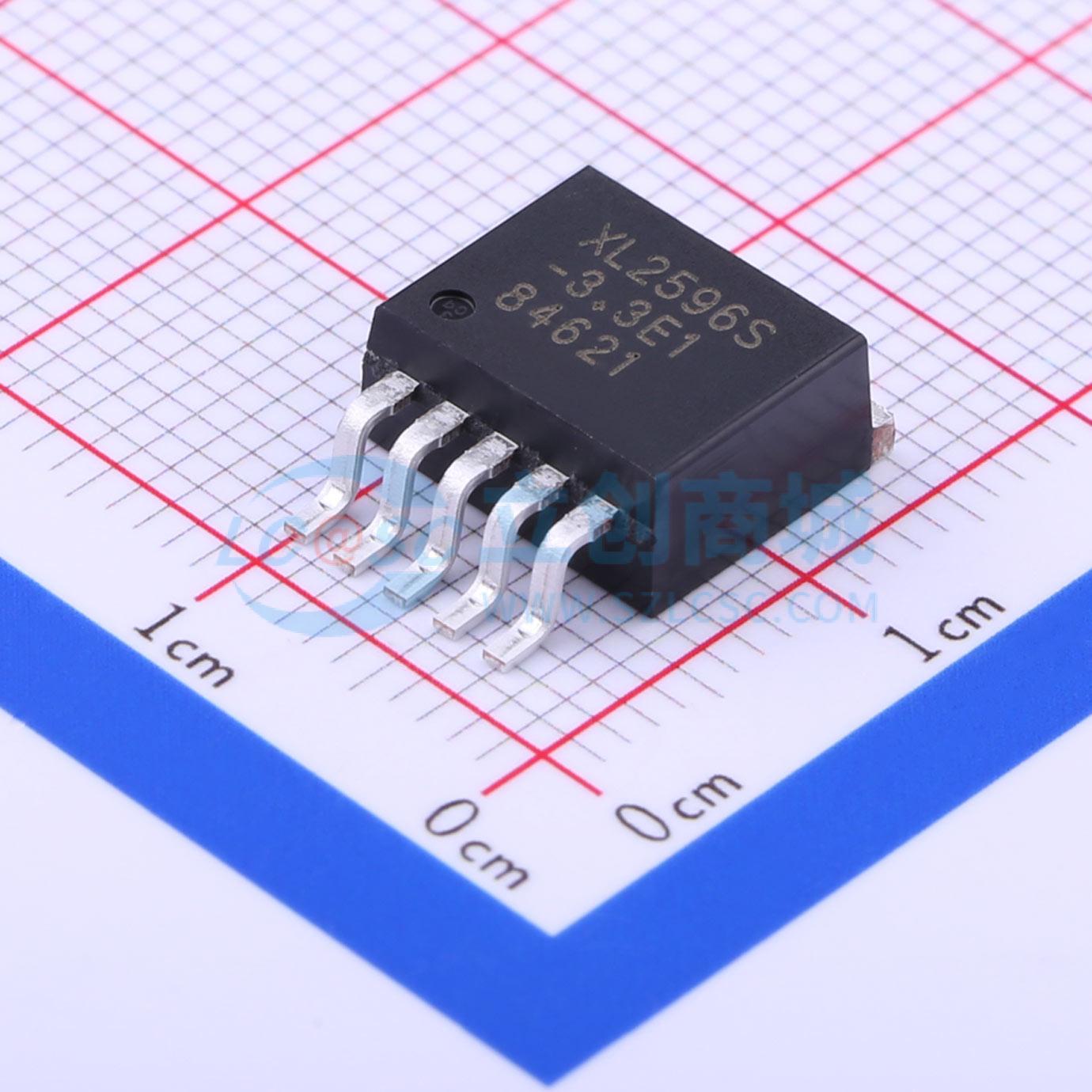

XL2596S-3.3E1
3A 150KHz 40V 降压 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL2596是一款150 KHz固定频率的脉宽调制（PWM）降压型DC/DC转换器，能够驱动3A负载，具备高效率、低纹波以及出色的线性和负载调节能力。该稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。PWM控制电路能够将占空比从0线性调节至100%
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL2596S-3.3E1
- 商品编号
- C74189
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
XL2596是一款150 KHz固定频率的PWM降压型DC/DC转换器，能够高效驱动3A负载，具有低纹波以及出色的线性和负载调节能力。该稳压器所需的外部元件数量极少，使用简单，内置频率补偿和固定频率振荡器。 PWM控制电路能够将占空比从0线性调节至100%。内置使能功能和过流保护功能。当二次限流功能启动时，工作频率将从150 KHz降至50 KHz。内置内部补偿模块，以减少外部元件数量。
商品特性
- 4.5V至40V宽输入电压范围，有3.3V、5V、12V和可调版本
- 输出电压可在1.23V至37V之间调节
- 最大占空比100%
- 最小压差1.5V
- 固定150 KHz开关频率
- 具备3A恒定输出电流能力
- 内部优化功率晶体管
- 高效率
- 出色的线性和负载调节能力
- 具备TTL关断能力
- 带迟滞功能的ON/OFF引脚
- 内置热关断功能
- 内置限流功能
- 内置二次限流功能
- 提供TO - 220、TO - 263封装
应用领域
- 液晶显示器和液晶电视
- 数码相框
- 机顶盒
- ADSL调制解调器
- 电信/网络设备
