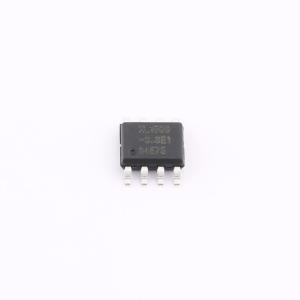

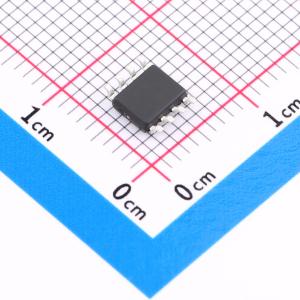

温馨提醒：图片仅供参考，商品以实物为准
XL1509-3.3E1
2A、150KHz、40V降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL1509是一款150 KHz固定频率的脉宽调制（PWM）降压型DC/DC转换器，能够以高效率、低纹波以及出色的线性和负载调节能力驱动2A负载。该稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。PWM控制电路能够将占空比从0到100%进行线性调节
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL1509-3.3E1
- 商品编号
- C74193
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.231克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
XL1509是一款150 kHz固定频率的PWM降压（降压）DC/DC转换器，能够以高效率、低纹波以及出色的线路和负载调节能力驱动2A负载。该稳压器需要最少数量的外部元件，使用简单，并包括内部频率补偿和固定频率振荡器。
PWM控制电路能够线性地从0到100%调整占空比。内置了使能功能和过流保护功能。当第二个电流限制功能发生时，工作频率将从150 kHz降低到50 kHz。内置了一个内部补偿块，以减少外部元件的数量。
商品特性
- 宽输入电压范围 4.5V 至 40V
- 输出电压版本有 3.3V, 5V, 12V 和可调版本
- 可调范围从 1.23V 至 37V
- 最大占空比 100%
- 最小压降 1.5V
- 固定 150KHz 开关频率
- 恒定输出电流能力 2A
- 内置优化功率晶体管
- 高效率
- 优秀的线性和负载调节
- TTL 关断功能
- 带有迟滞功能的 ON/OFF 引脚
- 内置热关断功能
- 内置电流限制功能
- 内置第二级电流限制功能
- 提供 SOP8L 封装
应用领域
- 液晶监视器和液晶电视
- 数码相框
- 机顶盒
- ADSL调制解调器
- 电信/网络设备
