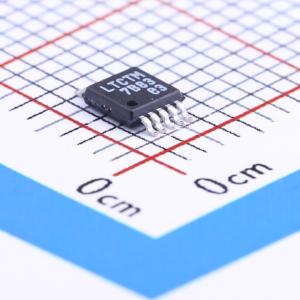

温馨提醒：图片仅供参考，商品以实物为准

LT3480IMSE#PBF

36V, 2A, 2.4MHz 降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 70μA 静态电流的 36V、2A、2.4MHz 降压型开关稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3480IMSE#PBF
商品编号: C74201
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.087克(g)

商品参数

商品概述

LT3480是一款可调频率（200kHz至2.4MHz）的单片降压型开关稳压器，可接受高达36V（最大60V）的输入电压。芯片上集成了一个导通电阻为0.25Ω的高效开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。低纹波突发模式（Burst Mode）操作在低输出电流时仍能保持高效率，同时在典型应用中使输出纹波低于15mV。此外，当VOUT高于3V时，LT3480可通过从输出端获取偏置电流来进一步提高低输出电流时的效率。关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻和电容可提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的86%时，电源良好标志会发出信号。LT3480采用10引脚MSOP和3mm×3mm DFN封装，带有裸露焊盘以实现低热阻。

商品特性

宽输入范围：3.6V至36V工作电压
过压锁定功能可保护电路免受高达60V的瞬态电压影响
最大输出电流2A
低纹波突发模式（Burst Mode®）操作：在12VIN至3.3V₀₊输出时，静态电流为70µA，输出纹波<15mV
可调开关频率：200kHz至2.4MHz
低关断电流：I₀ < 1µA
集成升压二极管
可在250kHz至2MHz之间同步
电源良好标志
饱和开关设计：导通电阻0.25Ω
0.790V反馈参考电压
输出电压：0.79V至20V
软启动功能
小型10引脚热增强型MSOP和（3mm×3mm）DFN封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	790mV~20V
	输出电流	2A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
