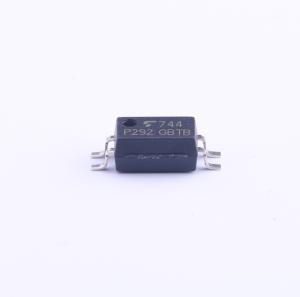

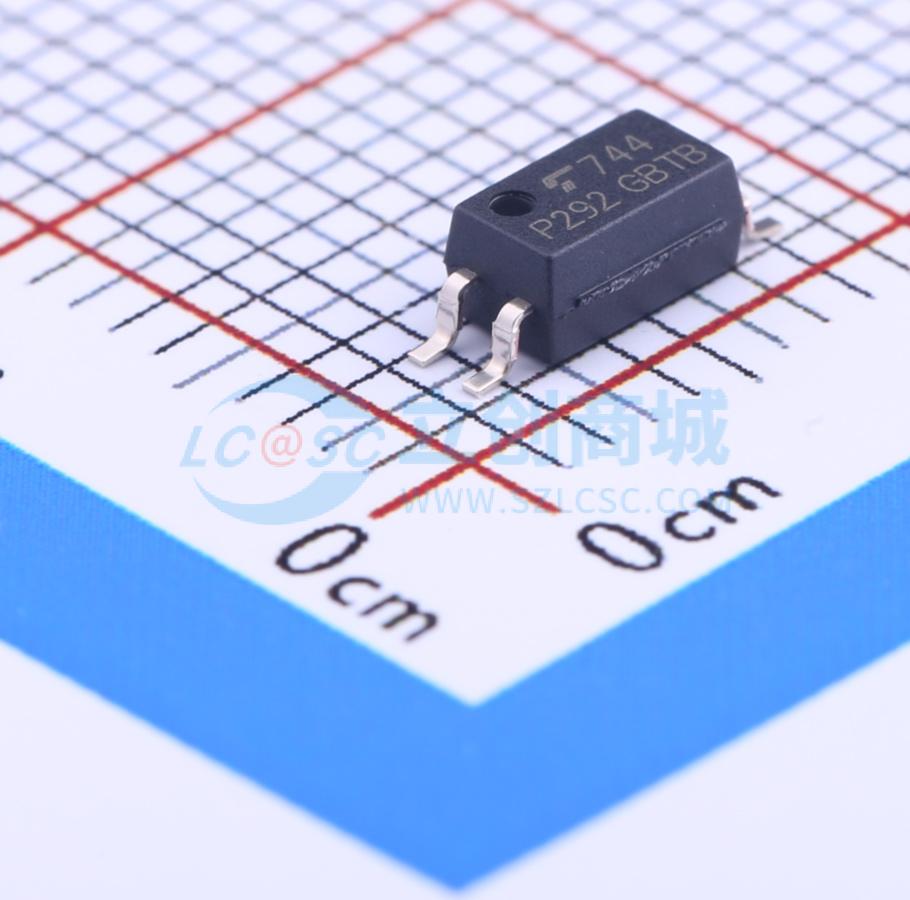

TLP292(GB-TPL,E
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP292 是一款高隔离、交流输入型低电平光耦合器，在 SO4 封装中，由光电晶体管与两个反并联的铟镓砷（InGaAs）红外发光二极管进行光耦合组成。由于 TLP292 保证了高隔离电压（3750 Vrms）和较宽的工作温度范围（Ta = -55 至 125 °C），因此适用于小型开关电源和可编程控制器等高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP292(GB-TPL,E
- 商品编号
- C74225
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2ns | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品特性
- Collector-emitter voltage: 80 V (min)
- Current transfer ratio: 50 % (min) (IF = ±0.5 mA, VCE = 5 V) GB Rank: 100 % (min) (IF = ±0.5 mA, VCE = 5 V)
- Isolation voltage: 3750 Vrms (min)
- Operating temperature range: -55 to 125 °C
- Safety standards UL-approved: UL1577, File No.E67349 cUL-approved: CSA Component Acceptance Service No.5A File No.E67349 VDE-approved: EN60747-5-5, EN60065 or EN60950-1 : EN62368-1 (Pending) CQC-approved: GB4943.1, GB8898 Thailand Factory CQC 仅适用干海拔 2000m 以下地区安全使用
