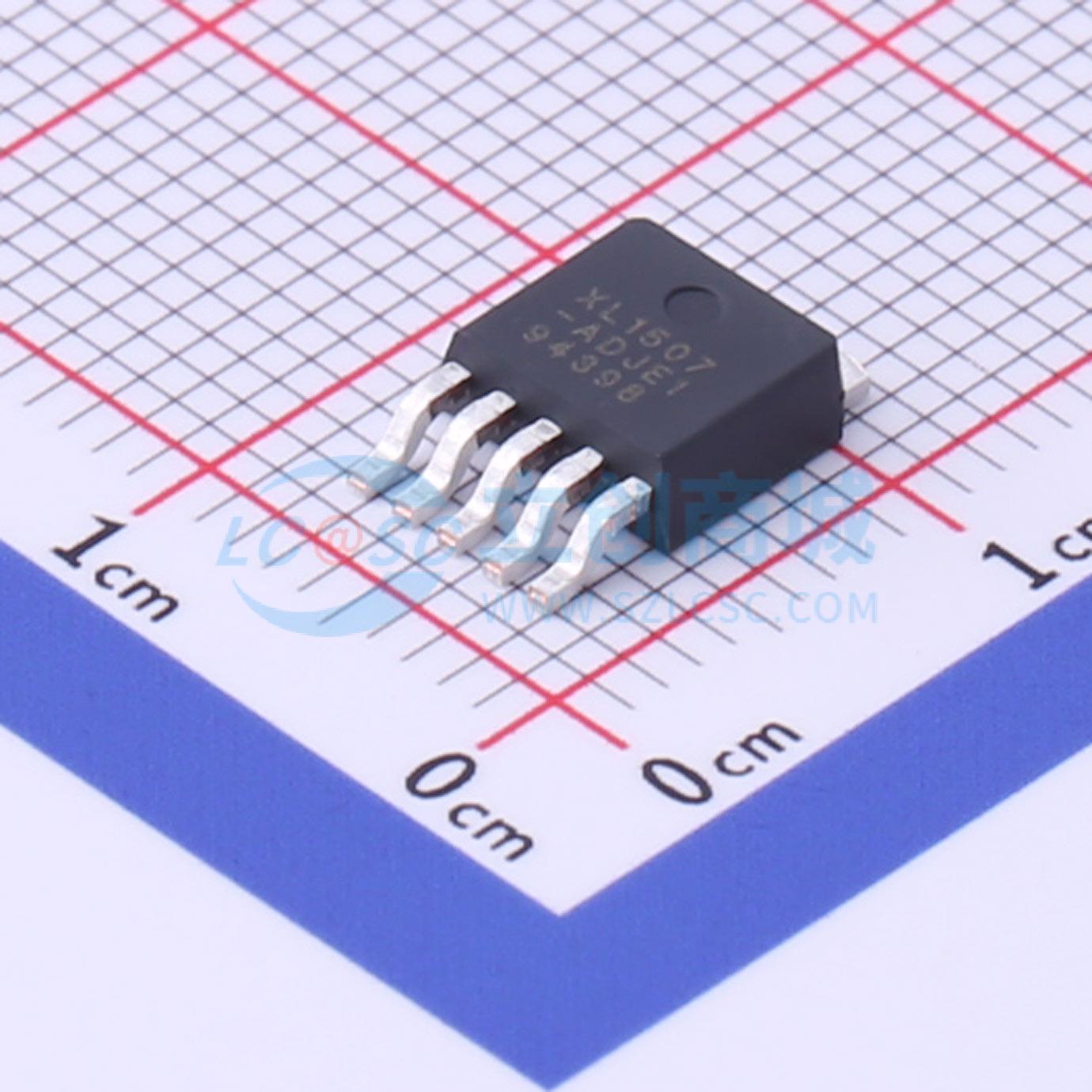

温馨提醒：图片仅供参考，商品以实物为准
XL1507-ADJE1
3A 150KHz 40V 降压 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，DC-DC降压IC，3A大电流，输入4.5~40V，输出可调1.23-37V，频率150K
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL1507-ADJE1
- 商品编号
- C74194
- 商品封装
- TO-252-5
- 包装方式
- 编带
- 商品毛重
- 0.627克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XL1507是一款150kHz固定频率的PWM降压（降压）DC/DC转换器，能够以高效率、低纹波和出色的线性和负载调节驱动3A负载。该稳压器所需的外部元件数量最少，使用简单，并包括内部频率补偿和固定频率振荡器。
PWM控制电路能够将占空比从0到100%线性调整。内置有使能功能和过流保护功能。当第二个电流限制功能发生时，工作频率将从150kHz降至50kHz。内置了内部补偿块以减少外部元件数量。
商品特性
- 宽4.5V至40V输入电压范围
- 5V和可调版本
- 输出可调范围从1.23V至37V
- 最大占空比100%
- 最小压降1.5V
- 固定150kHz开关频率
- 3A恒定输出电流能力
- 内部优化功率晶体管
- 高效率
- 优秀的线性和负载调节
- TTL关断功能
- 带有迟滞功能的ON/OFF引脚
- 内置热关断功能
- 内置过流限制功能
- 内置二级过流限制功能
- 可用TO-252封装
应用领域
- 液晶监视器和液晶电视
- 数码相框
- 机顶盒
- ADSL调制解调器
- 电信/网络设备
