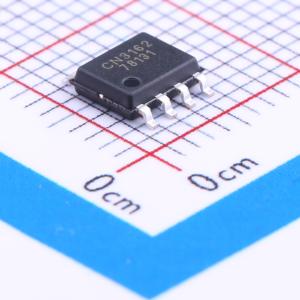

CN3162

1安培锂电池充电集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A锂电池充电集成电路 CN3162是可以对单节可充电锂电池进行充电管理的集成电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管等。CN3162只需要极少的外围元器件，非常适合于便携式应用的领域。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN3162
商品编号: C73049
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

CN3162是可以对单节可充电锂电池进行充电管理的集成电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管等。CN3162只需要极少的外围元器件，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为4.2V，也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电源掉电时，CN3162自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，电池温度监测以及充电状态/充电结束状态指示等功能。 CN3162采用散热增强型的8管脚小外形封装(SOP8/PP)。 CN3162是专门为单节锂电池而设计的线性充电管理集成电路，利用芯片内部的功率晶体管对电池进行恒流和恒压充电。充电电流可以用外部电阻设置，持续充电电流可达1A，不需要另加阻流二极管和电流检测电阻。CN3162包含两个漏极开路输出的状态指示输出端，充电状态指示端和充电结束指示输出端。芯片内部的功率管理电路在芯片的结温超过135°C时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计就可以了，因为在最坏情况下，CN3162会自动减小充电电流。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保电池端调制电压的误差在±1%以内，满足了电池的充电要求。当输入电源掉电或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于3uA，从而增加了待机时间。

商品特性

独立的单节锂电池充电管理集成电路
输入电压范围：3.8V到6V
片内功率晶体管
不需要外部阻流二极管和电流检测电阻
恒压充电电压4.2V，也可通过一个外部电阻向上调整
为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电流的预充电模式
可设置的持续恒流充电电流可达1A
采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
电源电压掉电时自动进入低功耗的睡眠模式
充电状态和充电结束状态指示输出
C/10充电结束检测
自动再充电
电池温度监测功能
封装形式SOP8/PP
产品无铅，满足rohs，不含卤素

应用领域

移动电话
移动电源
数码相机
便携式设备
各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.8V~6V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	300uA
