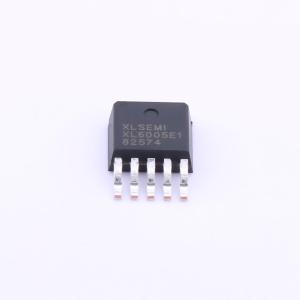

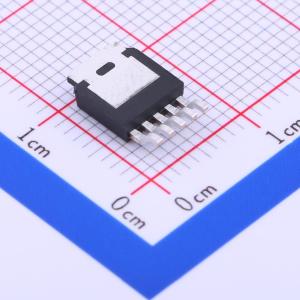

XL6005E1
180kHz 60V 4A 开关电流升压LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL6005是一款固定频率PWM升压LED恒流驱动器,输入电压范围为3.6V至32V,最大开关电流能力为4A,效率高达94%,具有内部优化的功率MOSFET,内置软启动和过温保护功能,适用于LED照明和背光应用。
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6005E1
- 商品编号
- C73345
- 商品封装
- TO-252-5
- 包装方式
- 编带
- 商品毛重
- 0.478克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.6V~32V | |
| 开关频率 | 180kHz | |
| 输出电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
XL6005 调节器是一种固定频率的 PWM 升压（升压）LED 恒流驱动器，能够以出色的线性和负载调节能力驱动1W/3W/5W 的串联 LED 单元。该调节器使用简单，因为它内置了频率补偿和固定频率振荡器，因此只需要最少数量的外部元件即可工作。
当 VIN > 12V 时，XL6005 可直接驱动11个串联的1W LED单元。PWM 控制电路能够将占空比从0到95%线性调整。内部集成了使能功能和过流保护功能。内置了一个内部补偿块，以减少所需的外部元件数量。
商品特性
- 宽3.6V至32V输入电压范围
- 0.22V FB可调LED驱动电流
- 当VIN ≥ 12V时，直接驱动11个串联的1W LED
- 固定180KHz开关频率
- 最大4A开关电流能力
- 效率高达94%
- 优秀的线路和负载调节
- EN引脚TTL关断功能
- 具有PWM调光功能
- 内置优化功率MOSFET
- 内置软启动功能
- 内置频率补偿
- 内置热关断功能
- 内置电流限制功能
- 提供TO252-5L封装
应用领域
- LED照明
- 升压恒流驱动器
- 监视器LED背光
- 7'到15°LCD面板
