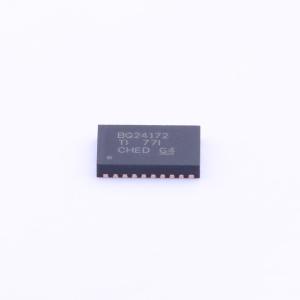

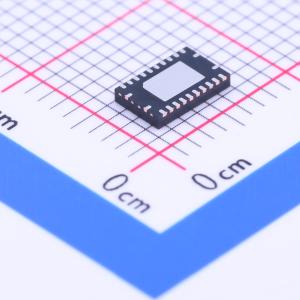

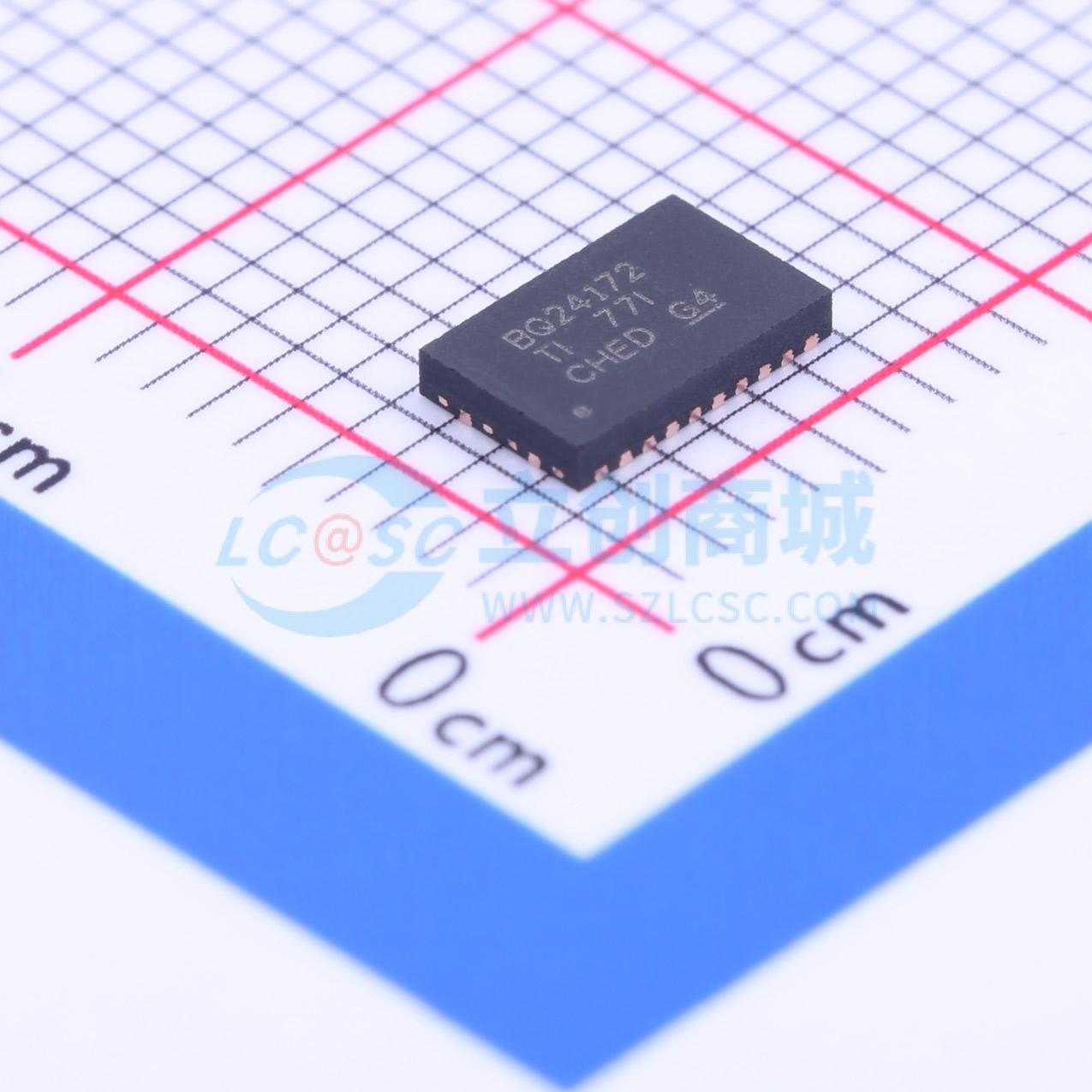

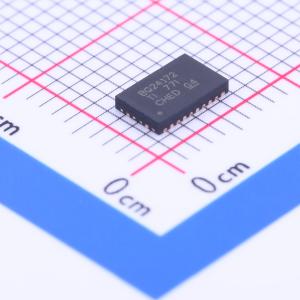

BQ24172RGYT

bq2417x器件是一款高度集成的独立式锂离子和锂聚合物开关模式电池充电器，内置两个N沟道功率MOSFET。该器件提供一个固定频率的同步PWM控制器，可高精度调节输入电流、充电电流和电压。bq2417x可密切监测电池组温度，仅在预设的温度范围内进行充电。bq24170可为1节、2节或3节电池充电（通过CELL引脚选择），bq24172可调节以适配多达3节串联的锂离子电池。

当充电电流降至快充速率的10%时，充电终止。可编程充电定时器提供安全备份功能。若电池电压降至内部阈值以下，bq2417x会自动重启充电周期；当输入电压低于电池电压时，器件进入低静态电流睡眠模式。

bq2417x具备动态功率管理（DPM）功能，当达到输入功率限制时，可降低充电电流，避免适配器过载。高精度电流检测放大器可精确测量适配器的输入电流，以监控整个系统的功率。

bq2417x在输入NMOS对ACFET（Q1）和RBFET（Q2）上提供电源路径选择器栅极驱动器ACDRV/CMSRC，在电池PMOS器件（Q3）上提供BATDRV。当接入合格的适配器时，系统直接连接到适配器；否则，系统连接到电池。此外，电源路径可防止电池向输入端反向升压。

bq2417x可通过高达17 V的直流电源（包括汽车电池）为电池充电。输入过压限制可通过OVPSET引脚进行调节。AVCC、ACP和ACN引脚的额定电压为30 V。当接入高压直流电源时，Q1和Q2保持关断，以避免高压损坏系统。

• 1.6 MHz同步开关模式充电器，内置4 A N沟道MOSFET
• 效率高达94%
• 30 V输入额定电压，具备可调过压保护
• 4.5 V至17 V输入工作电压范围
• 电池充电电压：
  • bq24170：1节、2节或3节电池，每节4.2 V
  • bq24172：可调充电电压
• 高度集成
• 适配器和电池之间自动进行电源路径选择
• 动态功率管理
• 集成20 V开关MOSFET
• 集成自举二极管
• 内部数字软启动
• 安全热调节环路可降低电流，将结温限制在120°C
• 热关断
• 电池热敏电阻检测
• 高温/低温充电暂停及电池检测
• 可调输入过压保护
• 逐周期电流限制
• 精度：
  • 充电电压调节精度±0.5%
  • 充电电流调节精度±4%
  • 输入电流调节精度±4%
• 移除适配器时，电池电流小于15 μA
• 接入适配器且充电禁用时，输入电流小于1.5 mA

• 平板电脑
• 便携式数据采集终端
• 便携式打印机
• 医疗诊断设备
• 电池仓充电器
• 备用电池系统
