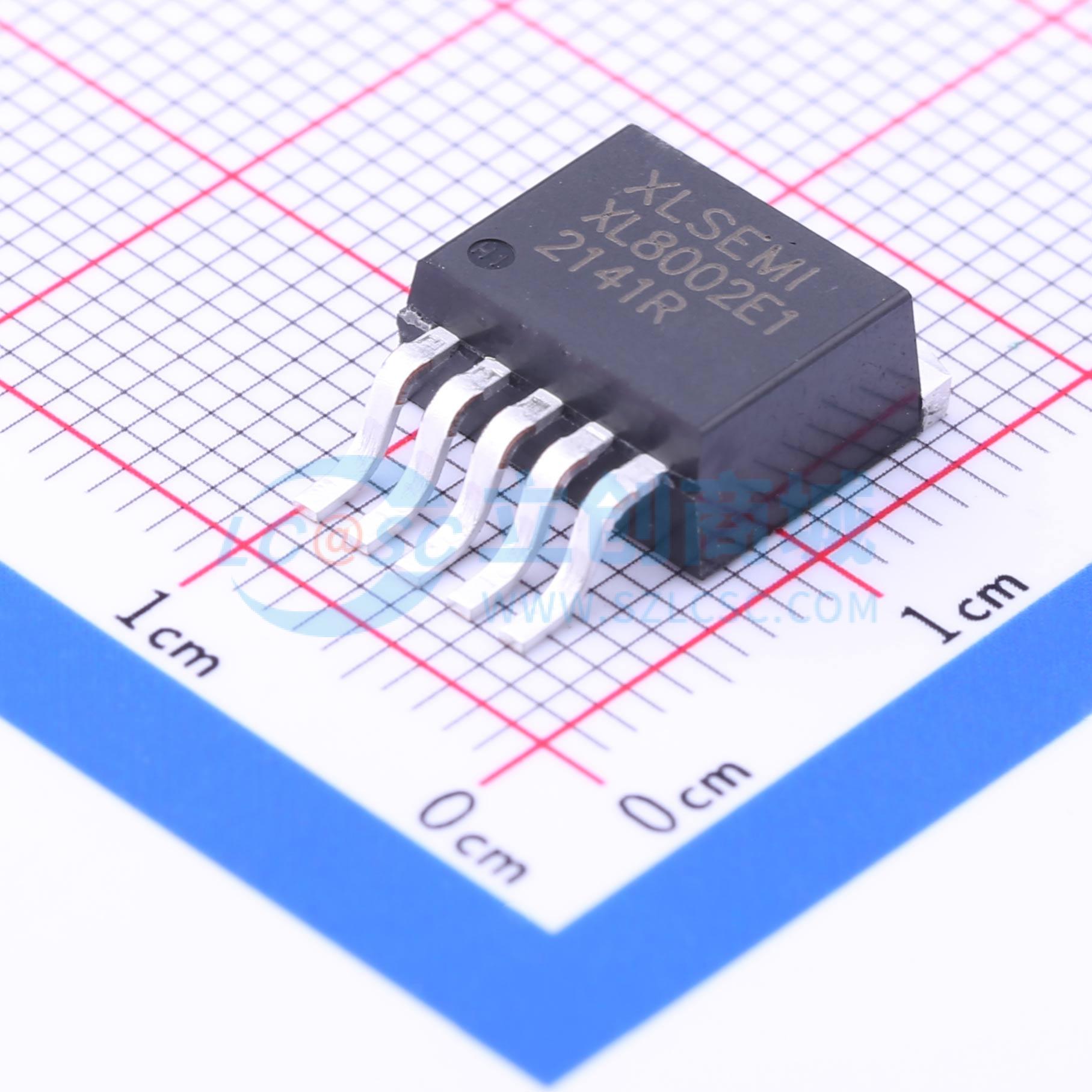

XL8002E1
80V、1A高效降压PFM LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 降压型LED恒流驱动器芯片(高电压型)
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL8002E1
- 商品编号
- C73340
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 12V~80V | |
| 开关频率 | 102kHz~152kHz | |
| 通道数 | 1 | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
XL8002是一种单片高压开关调节器，采用PFM设计，专门用于12V至80V直流电源供电。它是一种高效率的LED驱动开关调节器。LED灯串以直流恒流而非恒压驱动，从而提供恒定的光输出和增强的可靠性。
商品特性
- 工作电压 DC 12V~80V
- 0.1V 电流检测电压参考
- 直接驱动 1~18 个串联的 1W/3W LED
- 优秀的线性和负载调节
- 内置优化功率 HV-MOSFET
- 内置热关断功能
- 内置电流限制功能
- 内置软启动电路
- 采用 TO263-5L 封装
- 效率高达 98%
应用领域
- LED照明及LED灯
- 通用型LED照明
