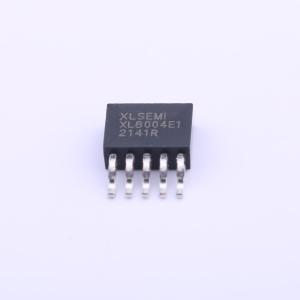

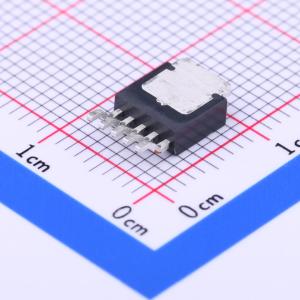

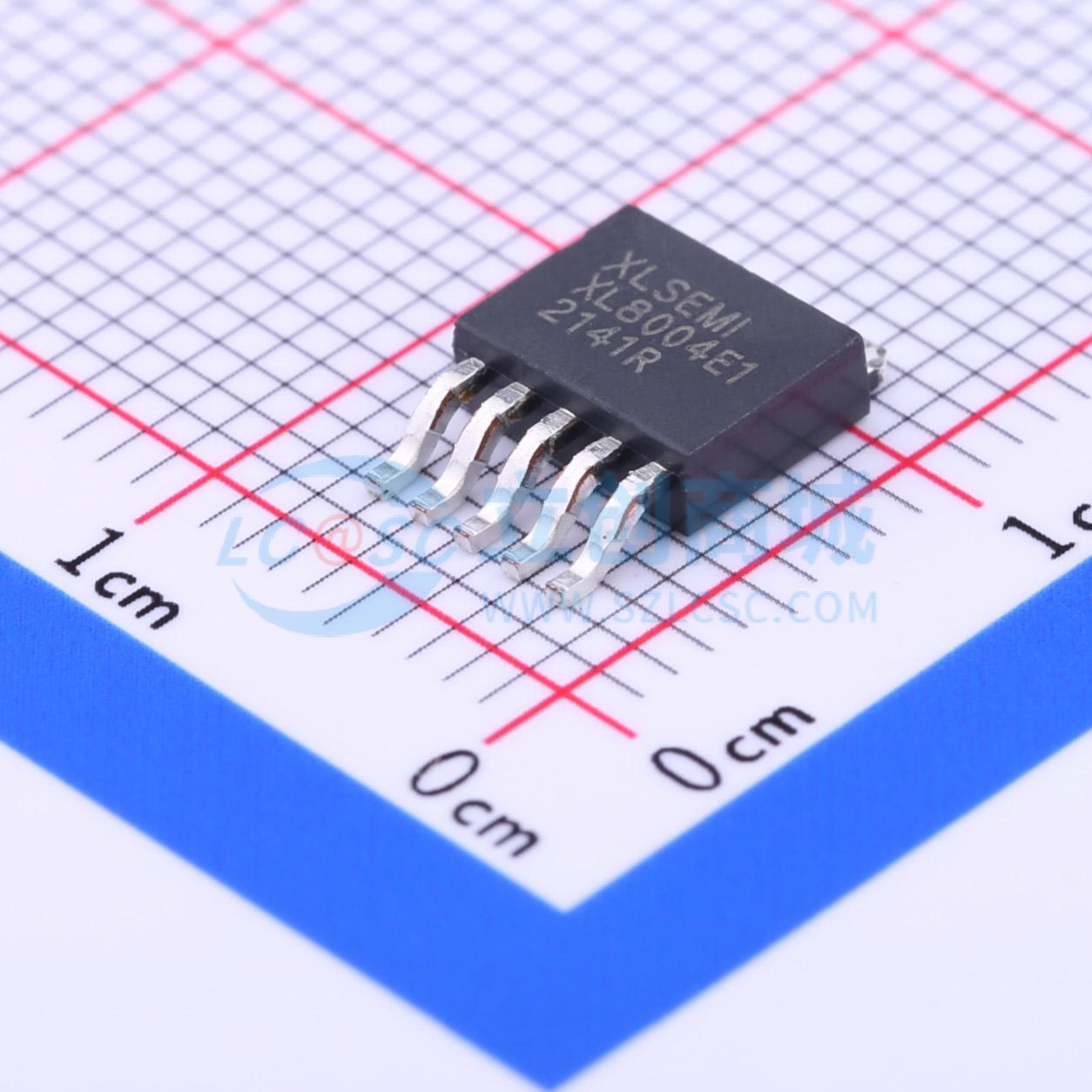

XL8004E1
XL8004E1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 降压型LED恒流驱动器芯片(高电压型)
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL8004E1
- 商品编号
- C73341
- 商品封装
- TO-252-5
- 包装方式
- 编带
- 商品毛重
- 0.627克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 47.8kHz~91.6kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 300mA | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
XL8004是一款采用脉冲频率调制（PFM）的单片高压开关稳压器，专为在24V至80V直流电源下工作而设计。 XL8004是一款高效的LED驱动开关稳压器。该稳压器以直流恒流而非恒压方式驱动LED串，从而提供恒流输出并提高可靠性。
商品特性
- 24V至80V宽输入电压范围
- 0.2V电流检测电压基准
- 直接驱动3至8个串联LED
- 出色的线性和负载调整率
- 高达96%的效率
- 内部优化的高压功率MOSFET
- 内置热关断功能
- 内置欠压锁定（UVLO）功能
- 内置限流功能
- 内置LED开路和短路保护
- 内置软启动电路
- 采用TO252-5L封装
应用领域
- 电动自行车LED照明
- LED照明及LED灯具
- 通用照明
