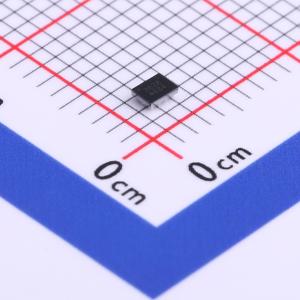

温馨提醒：图片仅供参考，商品以实物为准
BL4684C
BL4684C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Dual SPDT,27MHz Analog Switch
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL4684C
- 商品编号
- C691895
- 商品封装
- CSP-10
- 包装方式
- 编带
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500mΩ | |
| 关闭时间(toff) | 8ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 245pF | |
| 带宽 | 27MHz |
商品概述
一款双路宽带、快速单刀双掷（SPDT）CMOS 开关，在 VDD = 2.7V 时导通电阻为 0.4 欧姆，电源电压范围宽，为 1.65V 至 5.5V。可作为模拟开关或低延迟总线开关使用。两个部分均具备先断后通功能，可避免在切换过程中两个开关同时启用，从而消除信号中断。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 低导通电阻：Ron(NC) = 0.4 Ω（VCC = 2.7V），Ron(NO) = 0.5 Ω（VCC = 2.7V）
- 低导通电阻平坦度：RONF(NC) 最大为 0.15 Ω（VCC = 2.7V），RonF(NO) 最大为 0.25 Ω（VCC = 2.7V）
- 轨到轨信号范围
- 高关断隔离度：-60dB（f = 100 kHz）
- 串扰抑制：-67dB
- 低总谐波失真：0.05%
- 无铅 CSP - 10 封装
应用领域
- 无线手机
- MP3 播放器
- 便携式电子设备
- 继电器替代
- 个人数字助理（PDA）
- 音频和视频信号路由
- PCMCIA 卡
- 计算机外设
- 调制解调器
