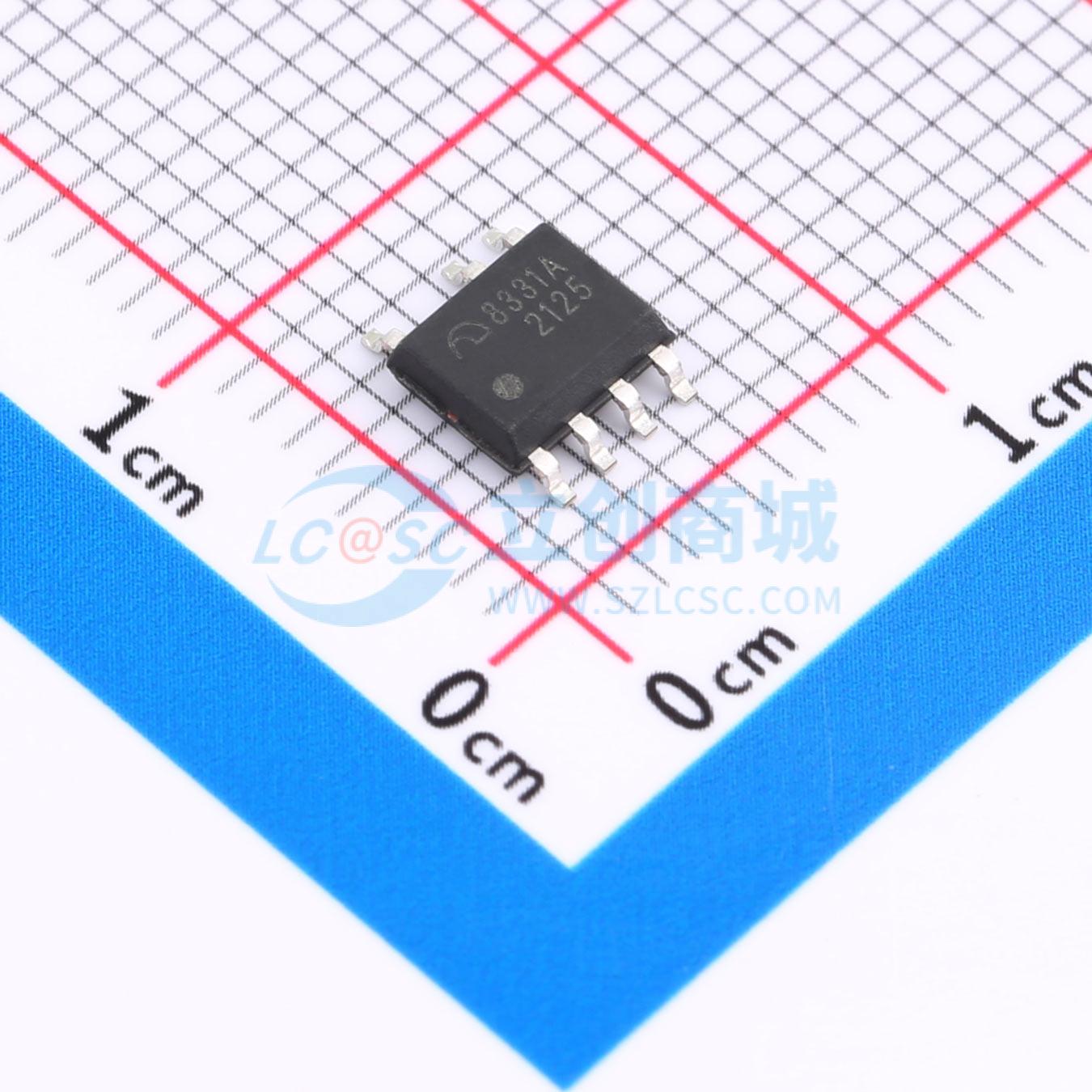

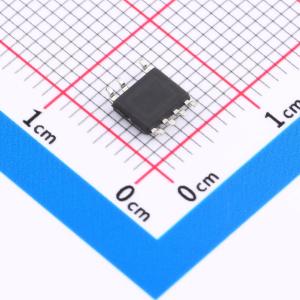

温馨提醒：图片仅供参考，商品以实物为准

ME8331AS7G

AC/DC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5W/75mW,PFM/QR工作模式，六级能效AC/DC转换器
品牌名称: MICRONE(南京微盟)
商品型号: ME8331AS7G
商品编号: C692280
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

ME8331 是一款满足六级能效标准原边反馈准谐振模式的小功率 AC/DC 电源控制芯片。内部集成了 700V 的高压功率管，用于充电器，适配器领域。实现 ±5% 的恒压恒流精度和小于 75mW 的待机功耗。在恒压模式下内置了线电压补偿功能。采用准谐振控制，实现高效率和良好的 EMI 性能，满足六级能效标准要求。该芯片集成了诸多保护功能，包括：VDD 欠压保护(UVLO)，VDD 过压保护，软启动，逐周期过流保护，所有管脚浮空保护，内置前沿消隐，VDD 电压钳位保护，过温保护等。

商品特性

效率满足六级能效要求
原边反馈(PSR)准谐振（QR）控制技术实现高效率，无需光耦和 TL431
±5% 恒压恒流精度
待机功耗小于 75mW
内置 700V 高压功率三极管，最大功率 5W
恒压模式下内置线压降补偿(Cable drop compensation)
内置软启动
所有管脚浮空保护
输出过压保护
逐周期电流限制
内置前沿消隐(Leading edge blanking)
VDD 欠压保护(UVLO)，过压保护及钳位
过温保护

应用领域

充电器
适配器
LED 驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~30V
	开关频率	120kHz
	耗散功率(Pd)	1.45W
