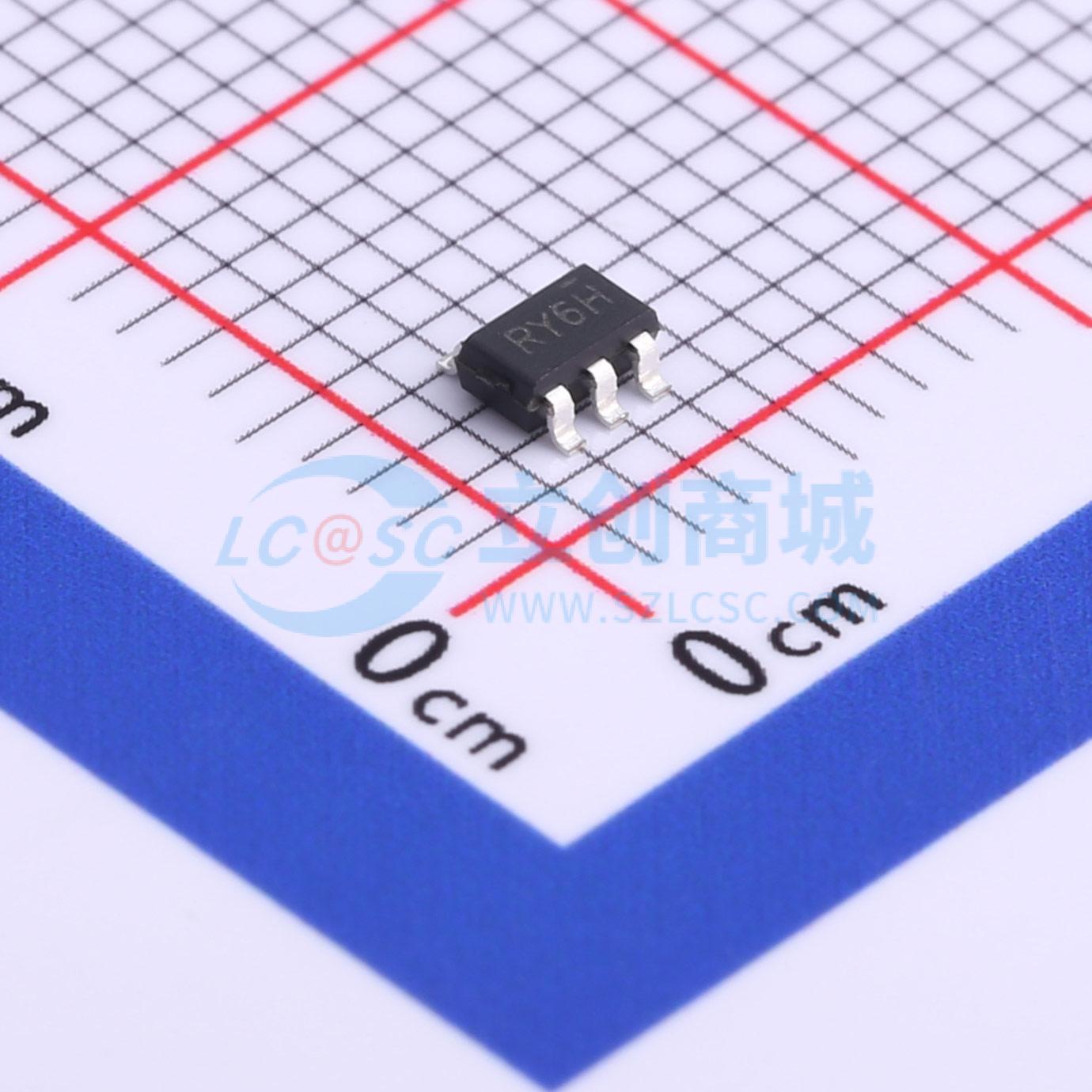

BL8023DCB6TR
继电器驱动 继电器驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8023D是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表及其他脉冲、电平控制应用中。BL8023D可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻的不同而有所变化
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8023DCB6TR
- 商品编号
- C692261
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 工作电压 | 5V~36V | |
| 峰值电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 12Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
BL8023D是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表及其他脉冲、电平控制应用中。 BL8023D可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻而有所不同。BL8023D的输入高电平阈值为3V，能与大多数单片机兼容。 BL8023D采用SOT - 23 - 6封装。
商品特性
- 输入电压范围：5至36V
- 低功耗（<1uA）
- 输入高电平阈值：3V，与大多数单片机兼容
- 典型驱动电流：300mA
- Rds(on) = 12欧姆（Vin = 12V，PMOSFET + NMOSFET）
- Rds(on) = 10欧姆（Vin = 30V，PMOSFET + NMOSFET）
- 峰值驱动电流：500mA（Vin = 24V）
- 环境温度：-40°C至85°C
- SOT - 23 - 6封装
应用领域
- 智能电表
