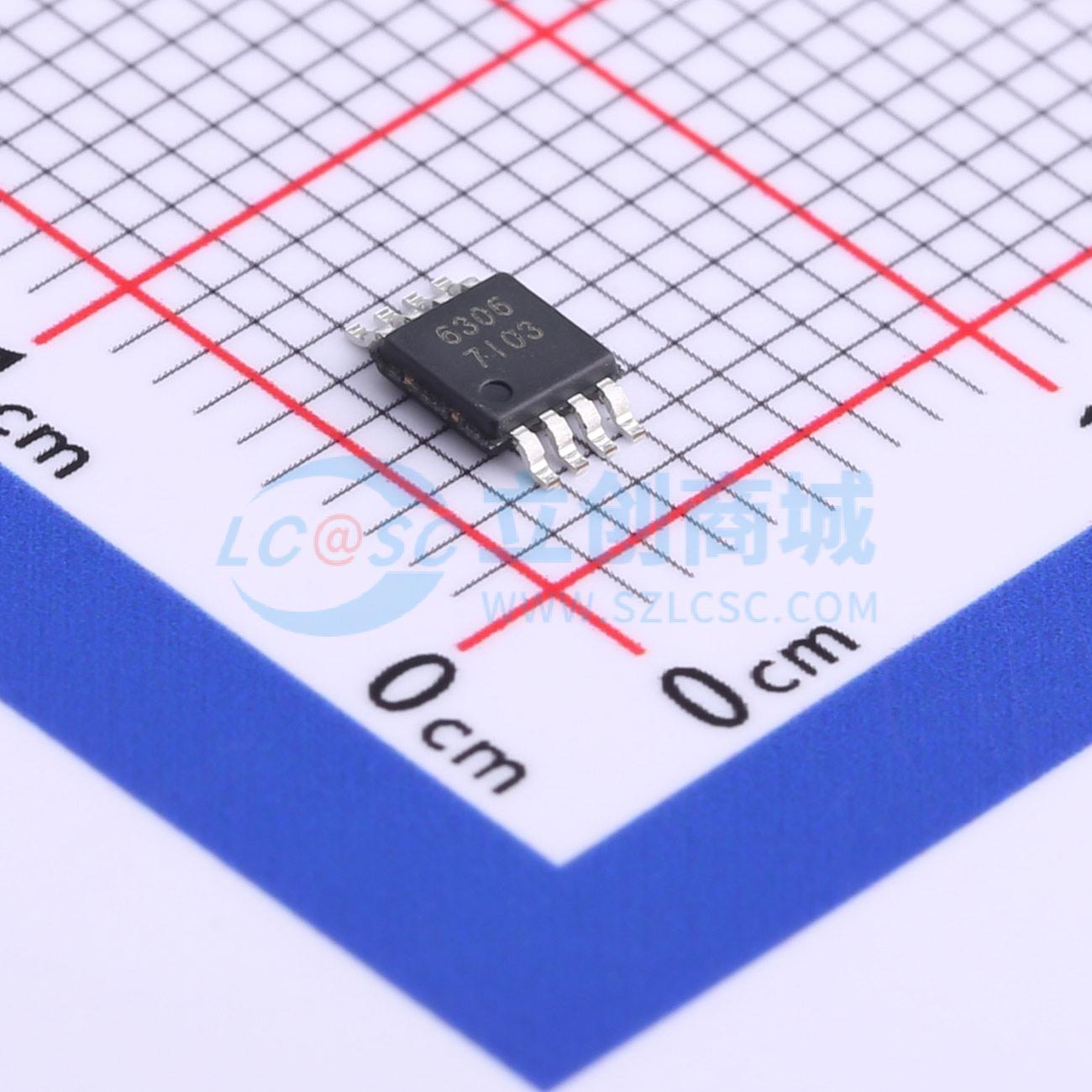

BL6306MM
2.6瓦单声道无滤波器D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Output 2.6w,PSRR 75dB,VDD2.5-5.5V
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL6306MM
- 商品编号
- C692272
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.6W×1@4Ω；1.6W×1@8Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.21% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 91dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -75dB | |
| 效率 | 88% |
商品概述
一款2.6W高效无滤波器D类音频功率放大器，仅需三个外部元件。其特性包括88%的效率、-75dB的电源抑制比（PSRR）以及增强的射频整流抗扰度，非常适合用于手机。在手机中，它可分别驱动听筒、免提扬声器和铃声扬声器。
商品特性
- 搭配8Ω扬声器时的效率：400mW时为88%，100mW时为80%
- 静态电流3.8mA
- 关断电流0.4μA
- 优化的脉宽调制（PWM）输出级无需LC输出滤波器
- 内部产生250kHz开关频率，无需电容和电阻
- 增强的电源抑制比（-75dB）和宽电源电压范围（2.5V至5.5V）无需电压调节器
- 全差分设计减少射频整流，无需旁路电容
- 增强的共模抑制比（CMRR）无需两个输入耦合电容
- MSOP8、SOP8、DFN8封装
应用领域
- 手机
- 个人数字助理（PDA）
- 移动互联网设备（MID）
- MP3/4
- 便携式媒体播放器（PMP）
- 便携式电子设备
