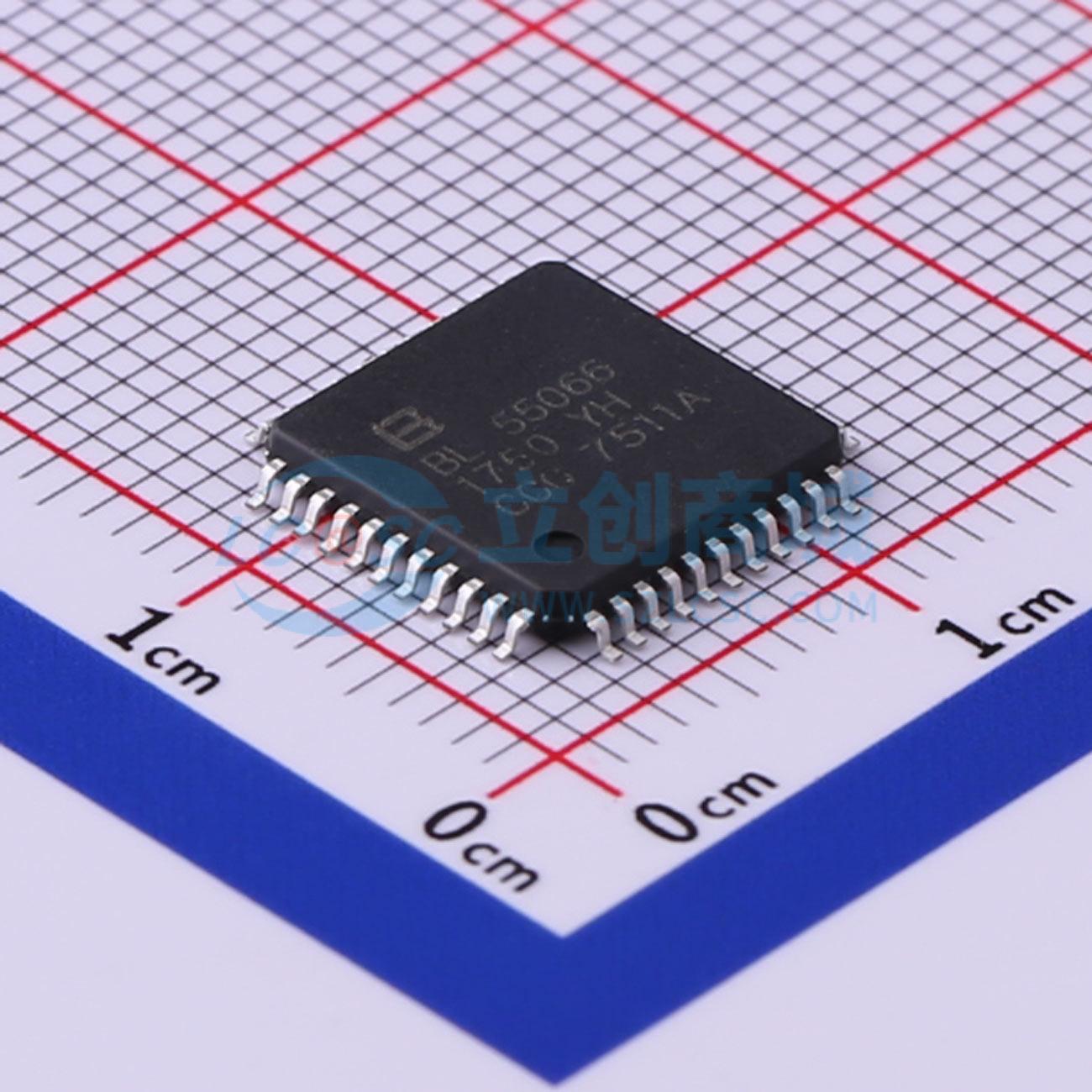

温馨提醒：图片仅供参考，商品以实物为准
BL55066
BL55066
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4*24SEG
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL55066
- 商品编号
- C692275
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.576克(g)
商品参数
参数完善中
商品概述
BL55066 是一款通用型液晶控制和驱动单芯片，具有4 背极和24 段极共96位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕。BL55066 具有兼容多数微机系统的双向二线式串行总线通讯接口，可以级联使用。具备自动地址增量功能。
商品特性
- 单片集成LCD 控制器/驱动器
- 可选择背极驱动方式：静态或2、3、4 复合
- 可选择显示偏置电压：静态、1/2 或1/3
- 宽工作电压范围：2.5~5.5V
- 二线串行总线接口
- 24 段驱动，可驱动高达12 个8 段数字字符、6 个15 段字母数字字符、或任何高达96 个点素的图形
- 24×4 共96 位的显示数据存贮器
- 静态和多极驱动方式中的显示存贮空间的自动切换
- 通用闪烁方式
- 器件子地址显示数据的自动增量
- 较低的电源功耗，约为同类产品的 80%
- LCD 电源和逻辑电路电源可分别供应
- 能和任何4 位、8 位、16 位微处理器/微控制器兼容
- 可级联大屏幕LCD 使用(可达1536 段)
- 可级联40 段的BL55076
- 兼容TTL/COMS 电平
- 先进的低压硅栅CMOS 工艺制造
- LQFP-44 封装形式
应用领域
- 电表、水表、汽表或其他以电池供电的仪表
- 玩具、学习机
- 手持仪表或其他低功耗便携仪表
- 闹钟
