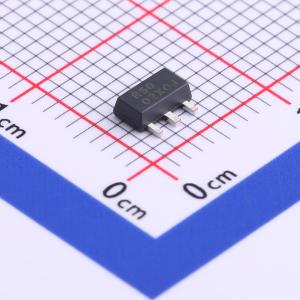

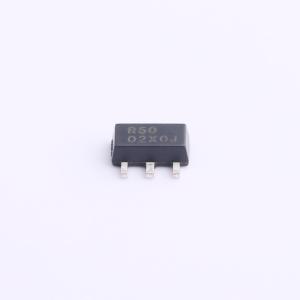

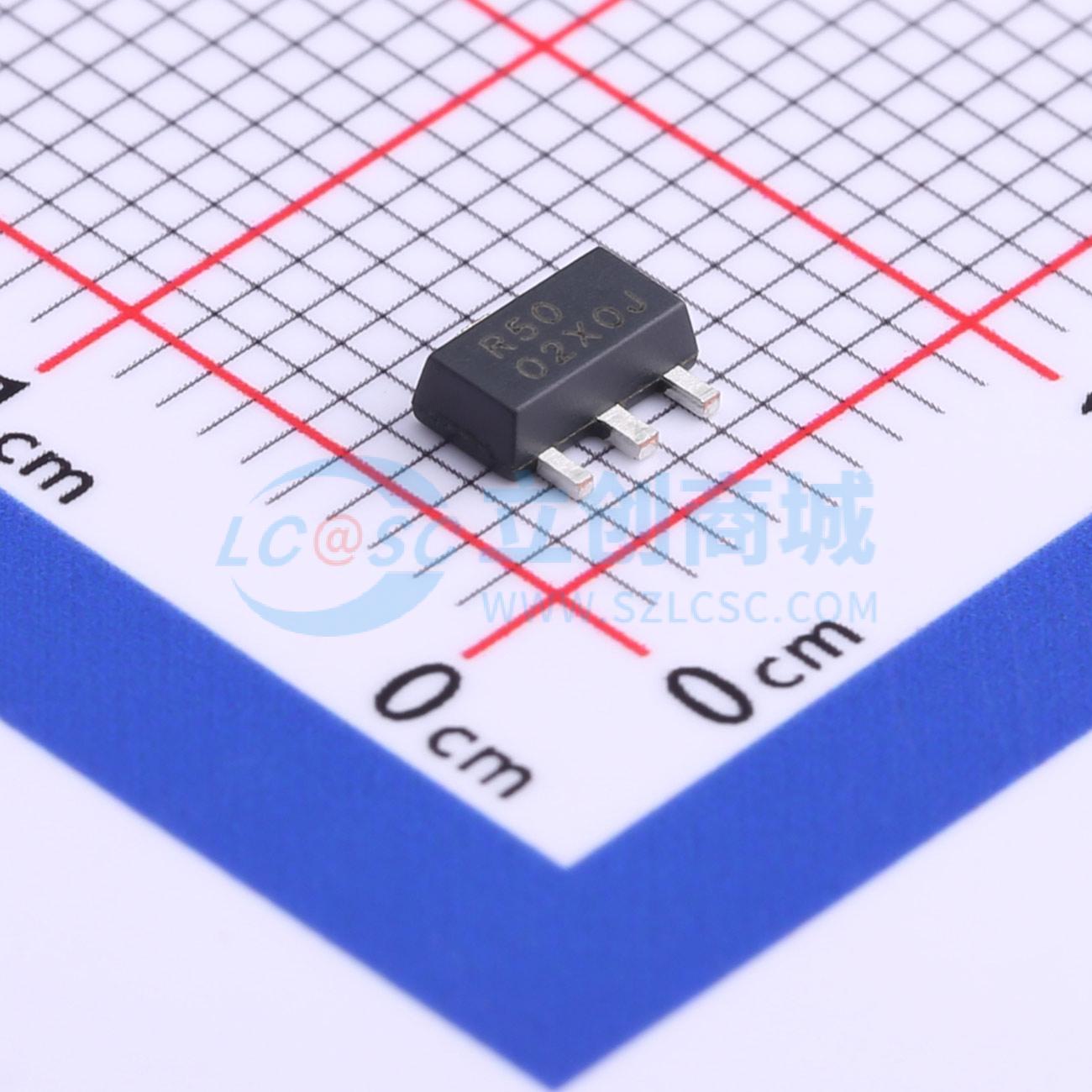

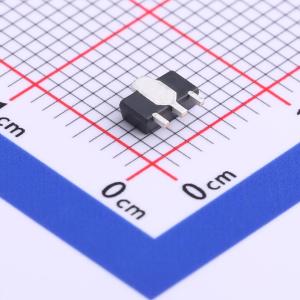

BL8078CC3TR50

CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8078系列是一组正电压输出、低功耗、低压差稳压器。当输入/输出电压差降至400mV（Vout = 5V）时，它可提供150mA的输出电流，还具备折返式短路保护、热保护和输出电流限制功能。BL8078极低的功耗（Iq = 2.5μA）可大幅延长电池的使用寿命
品牌名称: BL(上海贝岭)
商品型号: BL8078CC3TR50
商品编号: C692269
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.235克(g)
立创商城设计参考: LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案

商品参数

商品概述

BL8078系列是一组正电压输出、低功耗、低压差稳压器。当输入/输出电压差降至400mV（Vout = 5V）时，它可提供150mA的输出电流，还具备折返式短路保护、热保护和输出电流限制功能。BL8078极低的功耗（Iq = 2.5μA）可大幅延长电池的使用寿命。 BL8078能以0.1V为步进，提供1.2V至5.0V范围内的输出电压，也可根据指令定制。 BL8078包含高精度电压基准、误差放大器、电流限制电路和输出驱动模块。 BL8078具有良好的负载瞬态响应和出色的温度特性，并采用微调技术确保输出电压精度在±2%以内。

商品特性

低功耗：2.5μA（典型值）
最大输出电流：150mA
小压差：400mV@100mA（Vout = 5V）
输入电压范围：3V至40V
输出电压范围：1.2V至5.0V（Vout > 5V可定制）
高精度：±2%（±1%可定制）
输出电流限制：180mA

应用领域

电池供电设备
MP3、PDA、DSC、鼠标、PS2游戏设备的电源管理
开关电源后的参考电压源调节

数据手册PDF

放大查看下载PDF

优惠活动

返5%

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	400mV@(100mA)
	静态电流(Iq)	2.5uA
	特性	过流保护；过热保护；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
