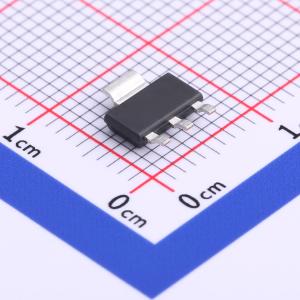

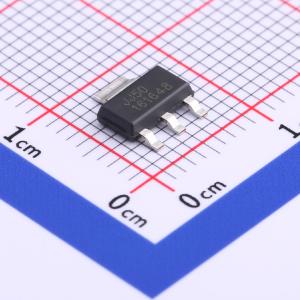

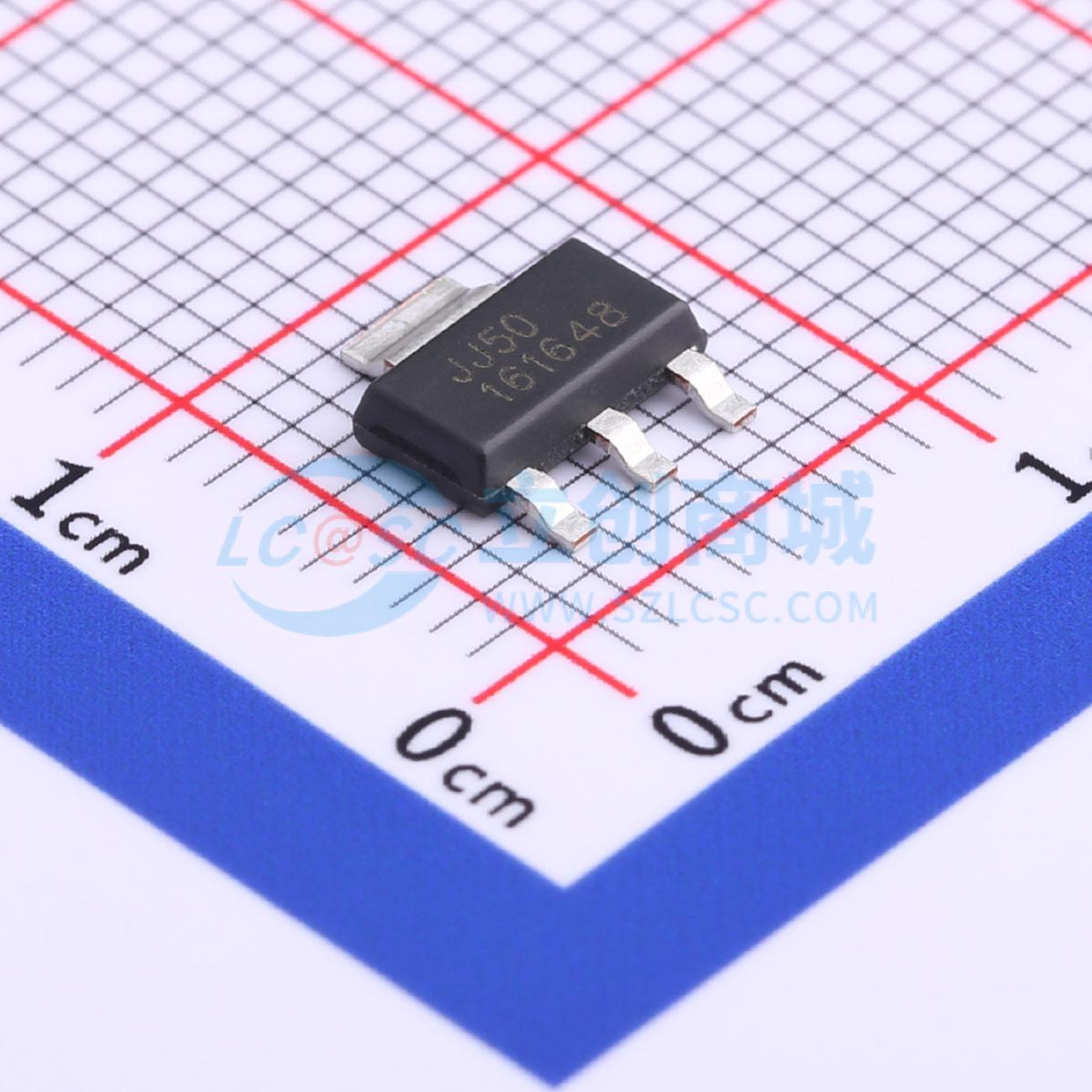

温馨提醒：图片仅供参考，商品以实物为准
BL8072CLTR50
CMOS LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VINMAX18V,IQ3uA,IOUT2A
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8072CLTR50
- 商品编号
- C692268
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.229克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(3)输出1A以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 950mV@(1.5A) | |
| 静态电流(Iq) | 3uA | |
| 特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 输出通道数 | 1 |
商品概述
BL8072 是一系列低功耗、低压差稳压器，在 2A 负载电流下，典型压差为 1.0V。 BL8072 可提供 1.2V 至 5.0V 范围内的输出值，步进为 0.1V，也可按需定制。 除了每个固定电压版本外，还可作为可调电压版本使用，通过设置应用电路中的两个外部电阻值，可实现所需电压。 BL8072 具有良好的负载瞬态响应和出色的温度特性，并采用微调技术确保输出电压精度在 ±2% 以内。 BL8072 系列采用 SOT - 223 和 TO - 252 标准封装。
商品特性
- 低功耗：3.0μA（典型值）
- 最大输出电流：2A
- 最大输入电压：18V
- 线性调整率：0.2%（典型值）
- 输出电压范围：1.2V~5.0V（可按需定制，步进 0.1V）
- 高精度：±2%（可定制为 ±1%）
- 典型压差：850mV@1.5A（Vout = 3.3V）
- 工作环境温度：-40°C~85°C
应用领域
- 电池充电器
- 电池供电设备
- 开关电源后置稳压器
- 参考电压源
- 开关电源后稳压
