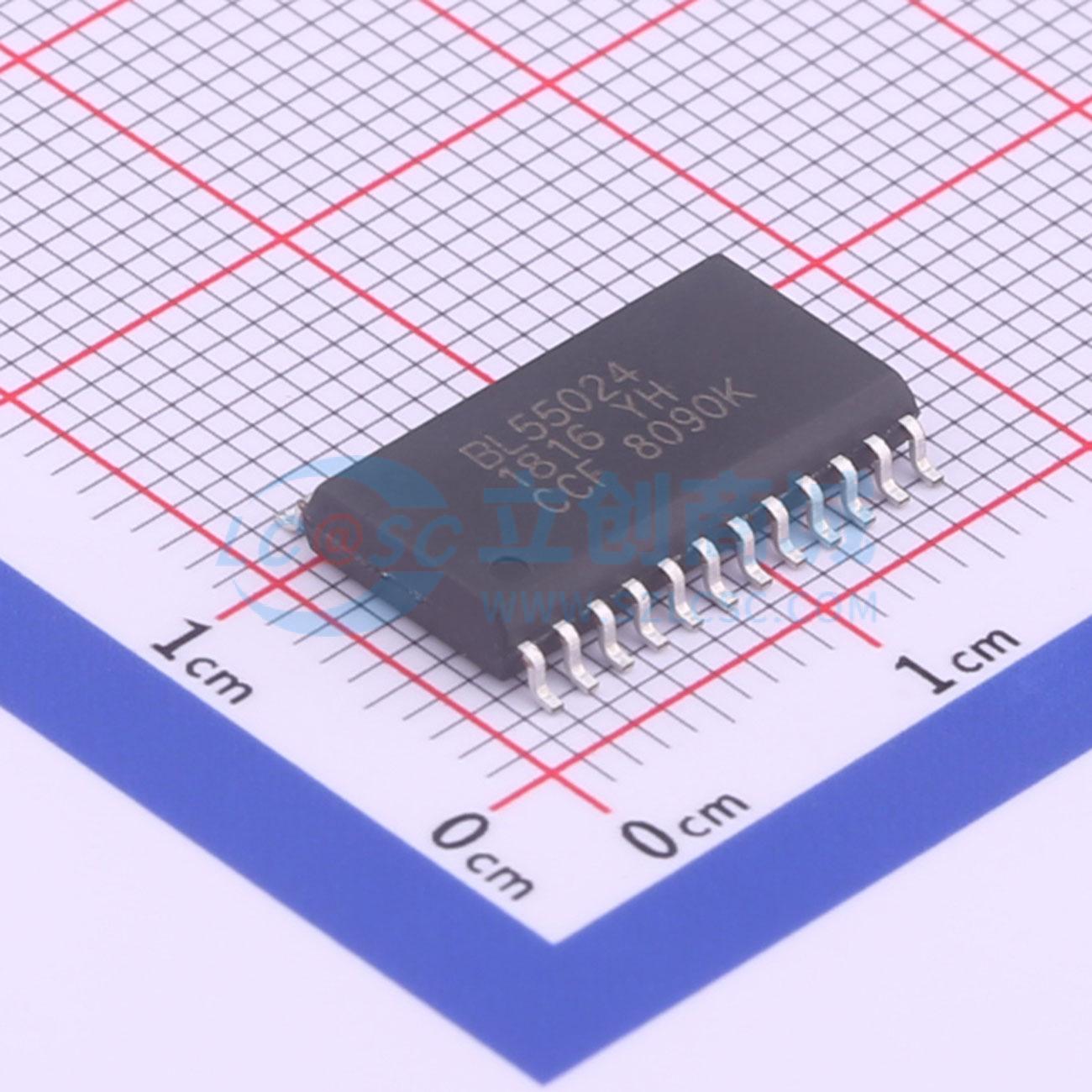

温馨提醒：图片仅供参考，商品以实物为准
BL55024
BL55024
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4*15SEG BL55024是一款通用型液晶控制和驱动单芯片，具有4背极和15段极共60位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕。BL55024具有兼容多数微机系统的双向二线式串行总线通讯接口。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL55024
- 商品编号
- C691898
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.5V~5.5V | |
| 工作电流 | 25uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 显示配置(位) | 15x4 bit | |
| 频率 | 200kHz | |
| 静态电流 | 6uA | |
| 耗散功率(Pd) | 400mW |
商品概述
BL55024是一款通用型液晶控制和驱动单芯片，具有4背极和15段极共60位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕。BL55024具有兼容多数微机系统的双向二线式串行总线通讯接口。
商品特性
- 单片集成LCD控制器/驱动器
- 可选择背极驱动方式：静态或2、3、4复合
- 可选择显示偏置电压：静态、1/2或1/3
- 宽工作电压范围：2.5~5.5V
- 二线串行总线接口
- 15×4共60位的显示数据存贮器
- 通用闪烁方式
- LCD电源和逻辑电路电源可分别供应
- 能和任何4位、8位、16位微处理器/微控制器兼容
- 兼容TTL/COMS电平
- SOP24封装形式
应用领域
- 电表、水表、汽表或其他以电池供电的仪表
- 玩具、学习机
- 手持仪表或其他低功耗便携仪表
- 闹钟
