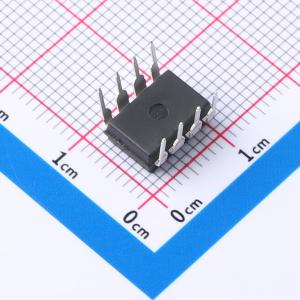

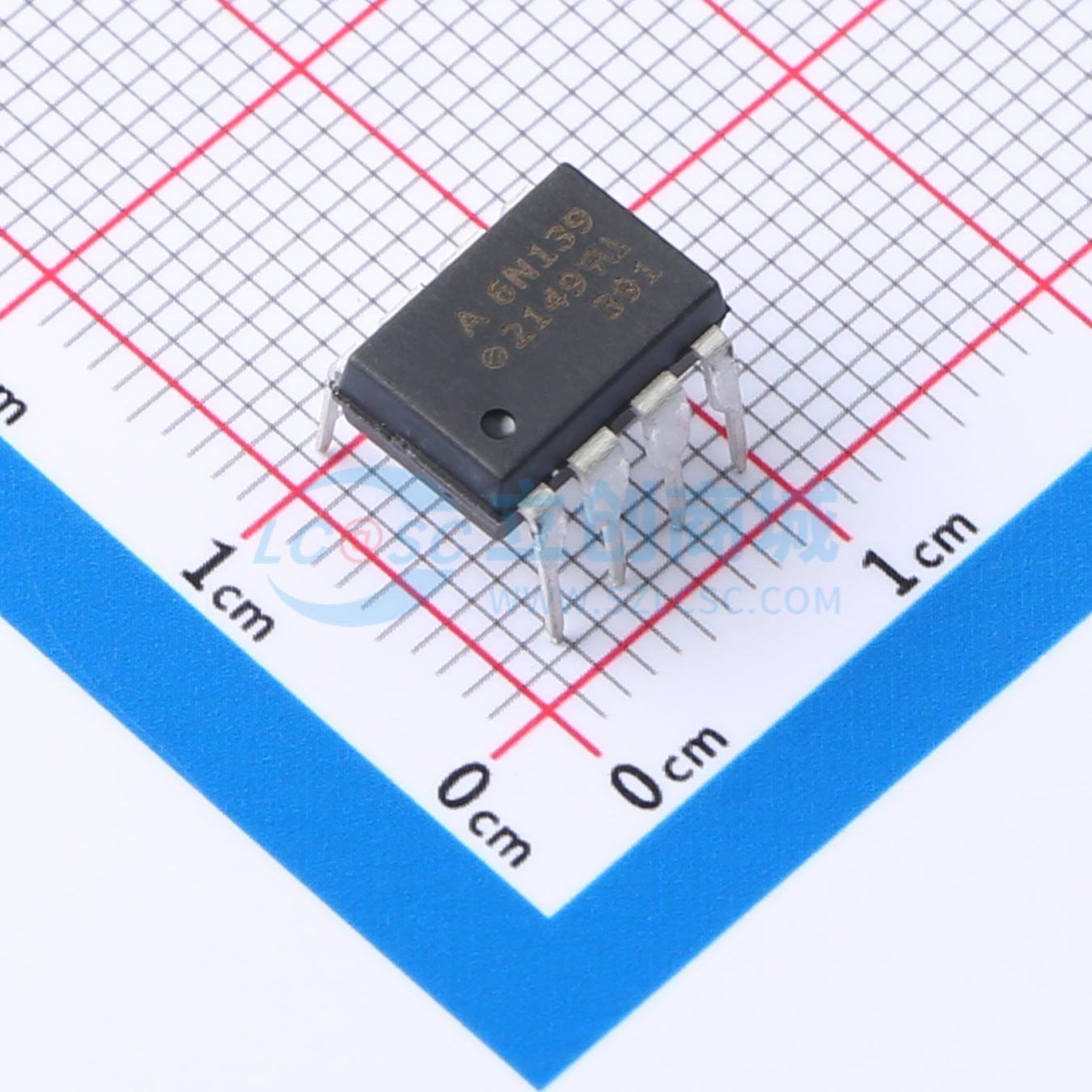

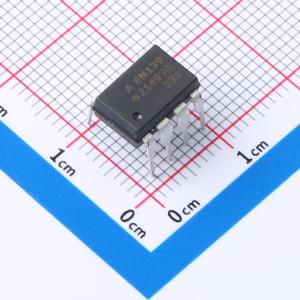

6N139-000E
低输入电流、高增益光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些高增益系列耦合器使用发光二极管和集成高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与 TTL 兼容的饱和电压和高速运行。若需要，可将 VCC 和 VO 端子连接在一起，以实现传统的光电达林顿操作。基极接入端子允许进行增益带宽调整
- 品牌名称
- Broadcom(博通)
- 商品型号
- 6N139-000E
- 商品编号
- C691909
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@0.5mA,2mA | |
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 400% | |
| 电流传输比(CTR)最大值/饱和值 | 5000% | |
| 总功耗(Pd) | 135mW | |
| 正向电流(If) | 0.5mA |
