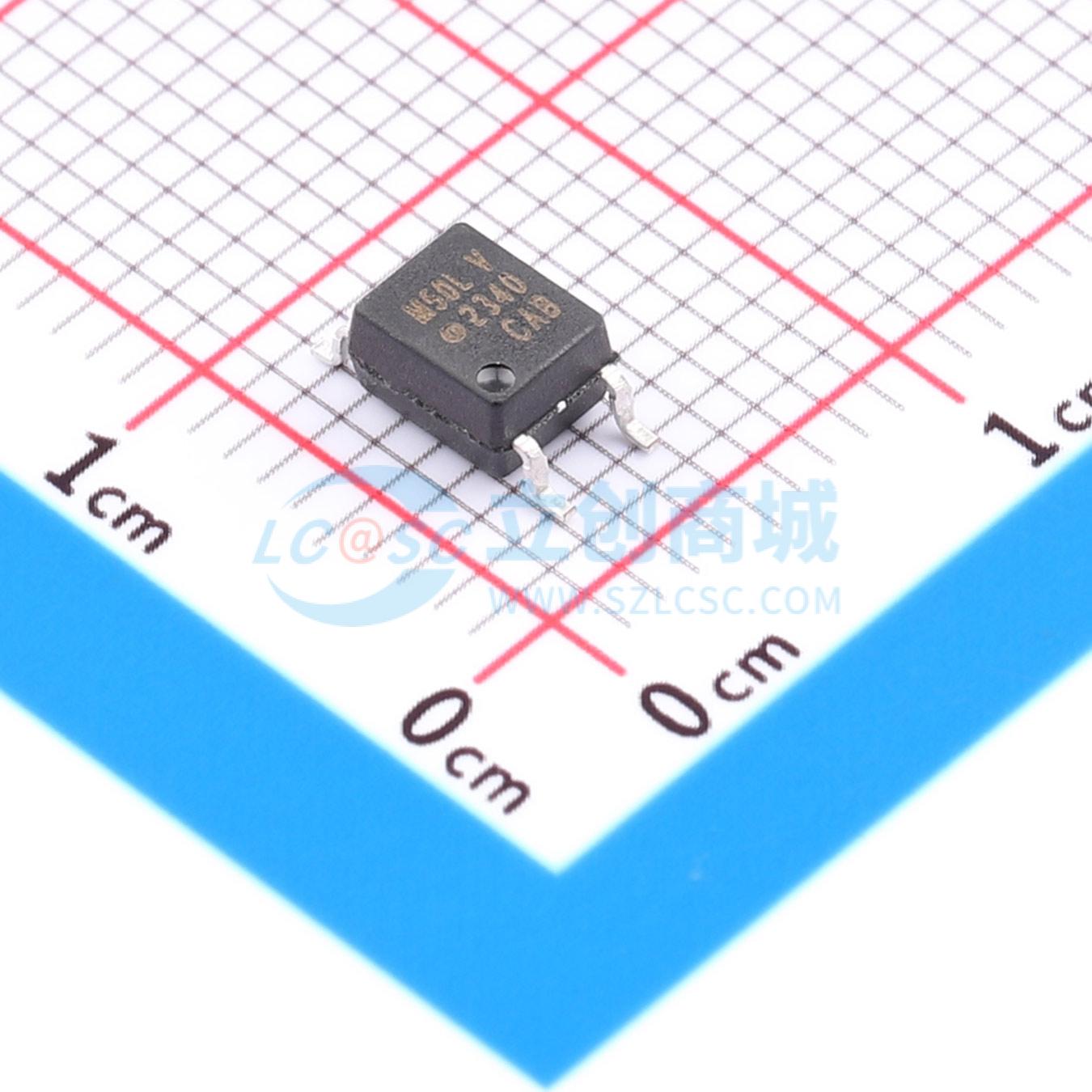

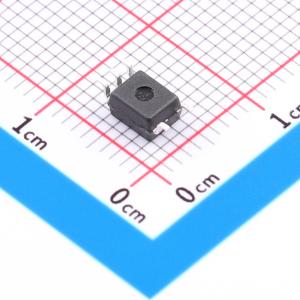

温馨提醒：图片仅供参考，商品以实物为准
ACPL-M50L-060E
ACPL-M50L-060E
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M50L-060E
- 商品编号
- C691955
- 商品封装
- SO-5
- 包装方式
- 管装
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.8V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 24V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 功能特性 | 集电极开路输出 |
商品概述
ACPL-M50L（单通道，SO-5 封装）、ACPL-054L（双通道，SO-8 封装）、ACPL-W50L（单通道，扩展 SO-6 封装）和 ACPL-K54L（双通道，扩展 SO-8 封装）是低功耗、低输入电流、1-MBd 的数字光耦合器。 这些数字光耦合器在发光二极管和集成光子探测器之间使用绝缘层，以提供输入和输出之间的电气隔离。光电二极管偏置和输出晶体管集电极的独立连接通过减小基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了百倍。 在 -40℃ 至 105℃ 的温度范围内，当 VCM = 1500V 时，ACPL-M50L/054L/W50L/K54L 的共模瞬态抗扰度至少为 15 kV/μs。当 IF = 3 mA 时，ACPL-M50L 的典型电流传输比（CTR）为 140%，ACPL-054L/W50L/K54L 的典型电流传输比为 130%。该数字光耦合器可用于任何 TTL/CMOS、TTL/LSTTL 或宽带模拟应用。
商品特性
- 宽电源电压 Vcc：2.7V 至 24V
- 低驱动电流：3 mA
- 集电极开路输出
- TTL 兼容，紧凑型 SO-5、SO-8、扩展 SO-6 和扩展 SO-8 封装
- 当 VCM = 1500V 时，共模抑制比高达 15 kV/μs
- 保证在 -40℃ 至 +105℃ 温度范围内的性能
- 低传播延迟：5V 时最大为 1 μs
- 全球安全认证：UL1577 认证，ACPL-M50L/054L 为 3750 Vrms/1 分钟，ACPL-W50L/K54L 为 5000 Vrms/1 分钟；CSA 认证；IEC/EN/DIN EN 60747-5-5 加强绝缘认证
应用领域
- 通信接口
- 数字信号隔离
- 微控制器接口
- 开关电源中的反馈元件
- A/D、D/A 转换数字领域的数字隔离
