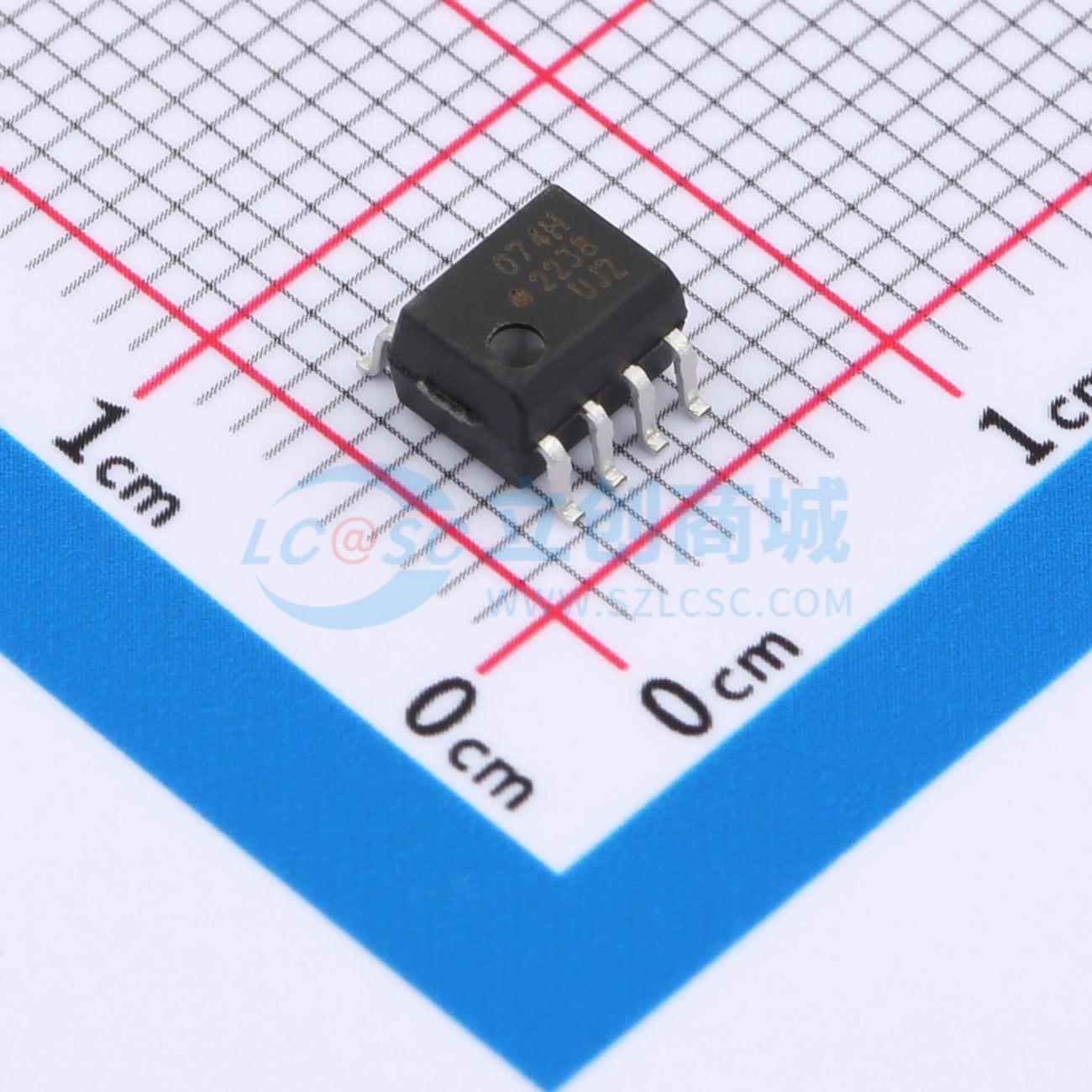

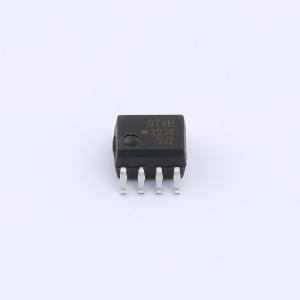

QCPL-074H-500E
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QCPL - 071H（单通道）和QCPL - 074H（双通道）是采用SOIC - 8封装的15 MBd CMOS光耦合器。这些光耦合器采用最新的CMOS IC技术，以极低的功耗实现了卓越的性能。QCPL - 071H和QCPL - 074H的基本组成部分是高速LED和CMOS探测器IC
- 品牌名称
- Broadcom(博通)
- 商品型号
- QCPL-074H-500E
- 商品编号
- C692108
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.370333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 10mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 上升时间(tr) | 20ns | |
| 下降时间 | 25ns | |
| 工作温度 | -40℃~+105℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 20mA |
商品概述
QCPL-071H（单通道）和 QCPL-074H（双通道）是采用 SOIC-8 封装的 15 MBd CMOS 光耦合器。这些光耦合器采用最新的 CMOS IC 技术，在极低功耗的情况下实现出色性能。QCPL-071H 和 QCPL-074H 的基本组成部分是高速 LED 和 CMOS 探测器 IC。每个探测器都集成了一个光电二极管、一个高速跨阻放大器以及一个带输出驱动器的电压比较器。
商品特性
- 与 +3.3 V 和 5 V CMOS 兼容
- 最大脉冲宽度失真 30 ns
- （3.3 V 电源电压时）最大传播延迟 40 ns
- 最大传播延迟偏差 30 ns
- 高速：最小 15 MBd
- 最小共模抑制比 10 kV/μs
- 工作温度范围 -40 至 105℃
- 无毛刺上电特性
- 安全和法规认证待审批：- 按照 UL 1577、CSA 组件验收通知 #5，1 分钟耐压 3750 V rms
应用领域
- PDP（等离子显示屏）
- 多路复用数据传输
- 计算机外设接口
- 微处理器系统接口
- DC/DC 转换器
