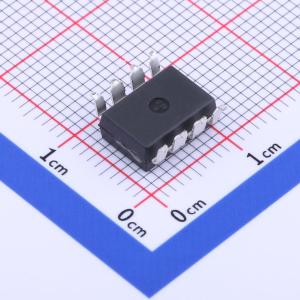

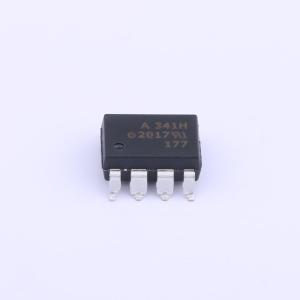

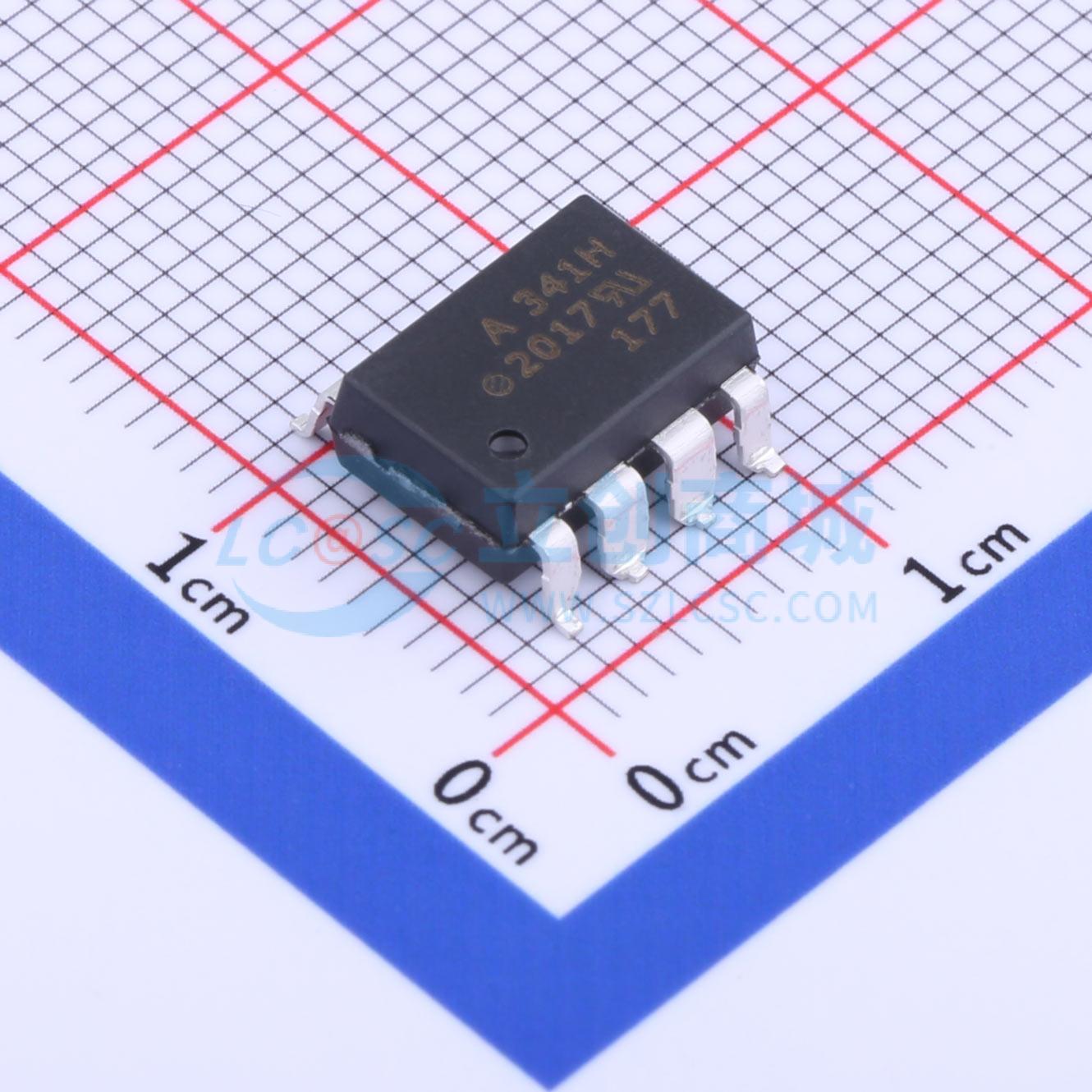

QCPL-341H-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个与带功率输出级的集成电路光耦合的AlGaAs LED。该光耦合器非常适合驱动用于电机控制逆变器应用的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制设备所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V/100A的IGBT。对于额定值更高的IGBT，该光耦合器可用于驱动驱动IGBT栅极的分立功率级。在IEC/EN/DIN EN 60747-5-5中具有630V峰值的最高绝缘电压。
- 品牌名称
- Broadcom(博通)
- 商品型号
- QCPL-341H-500E
- 商品编号
- C692110
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 630V | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
