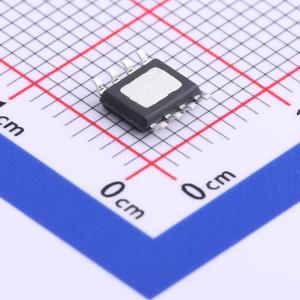

BL1118CS8TRAD33

BL1118 是一系列双通道低压差稳压器，每个独立输出端的最大电流可达 1A。在 1A 负载电流下，典型压差为 1.3V。每个独立输出电压可独立设置为固定电压（如 1.2V、1.8V、2.5V、3.3V、5V），也可通过两个外部电阻设置为可调输出，输出电压范围为 1.25V 至 12V。通过微调，每个通道的输出精度可控制在 2%以内。 该器件内置了启动电路、偏置电路、带隙基准、热关断、限流、功率晶体管和驱动电路等模块。热关断和限流功能确保了器件和电源系统的可靠性。 带隙基准模块提供稳定的参考电压，通过精心设计补偿了温度系数，温度系数低于 100 ppm/°C。微调技术保证了输出电压的精度。 封装的输入/输出引脚配置可按需定制（例如，两个输出端可共用一个输入端，以节省一个输入电容和相应的 PCB 空间）。 BL1118 采用无铅 ESOP - 8 封装。

• 双通道输出，每个独立输出端可为固定输出版本或可调输出版本。
• 每个通道的最大输出电流为 1A
• 工作输入电压范围：最大 12V
• 每个输出端的待机电流：2mA（典型值）
• 线性调整率：0.1%/V（典型值）
• 负载调整率：10mV（典型值）
• 环境温度：-20°C~85°C
• 与钽电容、电解电容和多层陶瓷电容（MLCC）兼容。

• 计算机主板电源管理
• 显卡
• 液晶显示器和液晶电视
• DVD 解码板
• ADSL 调制解调器
• 开关电源后置稳压器
